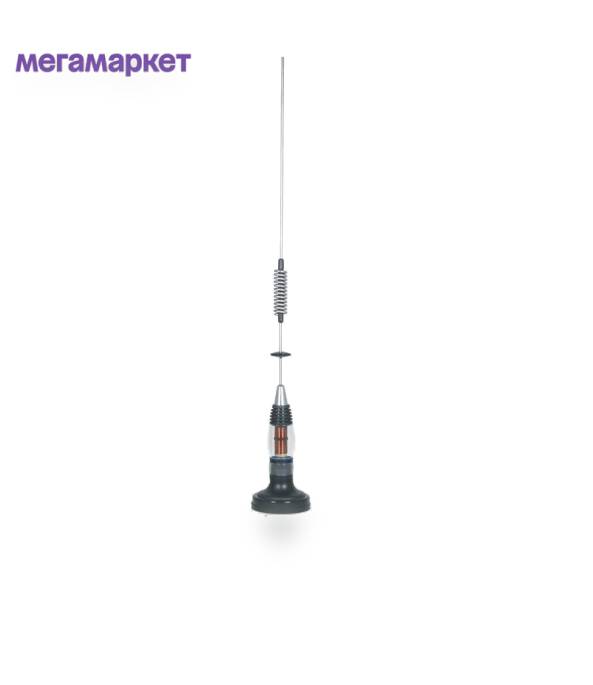

OPTIM CB-50 DB MAG — автомобильная антенна на магнитном основании для использования с радиостанциями гражданского диапазона 27 МГц (Си-Би) и VHF 136-174 МГц (УКВ).
особенности:
— универсальная компактная антенна на магните для работы в двух диапазонах частот;
— небольшая длинна и вес;
— пластиковый штырь со спиральной намоткой излучателя;
— надежное резьбовое соединение распространенного стандарта PL c хорошей экранировкой;
— возможность использования СВ 50 DB MAG как врезной, если установить на врезное основание DV-920 с разъемом SO-239.
К достоинствам этой эффективной антенны, несомненно можно отнести то, что при малой длине штыря помехи с соседних каналов практически не мешают приему основного сигнала. Это происходит из-за того, что естественной преградой посторонних помех является узкая полоса пропускания антенны CB-50 DB mag Optim.
техничечские характеристики:
— Диапазоны частот - 26,205-27,855 МГц; 140-150 МГц;
— КСВ< 1.2;
— Ширина полосы пропускания в CB диапазоне по уровню КСВ 2:1250 кГц;
— Ширина полосы пропускания в VHF диапазоне по уровню КСВ 2:110 МГц;
— Волновое сопротивление - 50 Ом;
— Максимальная мощность до -100 Вт;
— Поляризация - вертикальная;
— Тип монтажа на магнитном основании - 145 мм;
— Длина - 680 мм;
— Длина кабеля - 4 м;
— Материал штыря - пластик с намоткой по всей длине;
— Тип - штыревая, спиральная с согласующей катушкой у основания;
— Разъем для подключения кабеля к радиостанции - PL-259 6 мм;
— Тип соединения катушки и магнитного основания - разъем SO 239.
преимущества:
— относительно небольшая высота при высокой эффективности;
— быстрый монтаж;
— тонкая подстройка по частоте;
— два диапазона для связи;
— возможность установки на стандартное врезное основание;
— современный дизайн;
— небольшая цена.
Настройка антенны CB-50 (Си-Би 50 ) является обязательным условием для качественной работы радиостанции. Антенна Optim CB-50 DB mag требует тщательной настройки рекомендуем использовать специальные приборы: КСВ-метр, антенный анализатор.
Во избежание выхода из строя радиостанции желательно своевременно обслуживать антенну и удалять возникающие окисления в местах контакта штыря, катушки и магнита, кронштейна, а также проверять состояние разъемов и целостность кабеля.
