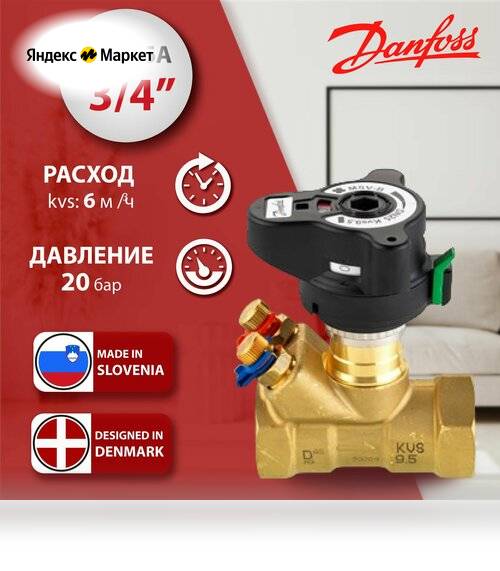

Клапан балансировочный Danfoss MSV-B Ду20 003Z4032

Регулятор давления поршневой OR 0232.015 Ру16 мм Рн1-5,5 Ду-15 мм
Тип устройства - поршневой
Тип присоединения внутренняя резьба
Тип установки - регулятор может монтироваться в любом монтажно положении, направление потока должно совподать снаправлением стрелки на корпусе регулятора/рекомендуется установка фильтра перед регулятором
Марка материала корпуса CW617N EN 12167
Покрытие никель
до +130 oC
Область применения: применяется в системах кондиционирования, водоснабжения, ирригационных системах и пневматических распределительных трубопроводах (без распыленных масел), водопроводных системах зданий и трубопроводах систем пожаротушения
Комплект поставки: регулятор в сборе, паспорт
Материал латунь
Диаметр Ду 15
Давление Ру16
Манометр с выходом под манометр
Размер резьбы 1/2"
Выход под манометр G1/4"
Заводская настройка давления выхода 3 бар
Строительная длина
49 мм
Рабочая среда вода, сжатый воздух, гликолевые растворы (макс. с 50% концентрацией гликоля)
Строительная высота 83 мм

Редуктор давления с фильтром и манометром 1/2" TIM артикул BF2812A

Редуктор давления BF2812A предназначен для регулируемого снижения давления рабочей среды в сетях холодного и горячего водоснабжения при вводе водопровода в квартиру.

Регулирование происходит по схеме «после себя».

Редуктор снабжен манометром, который позволяет производить точную настройку выходного давления и дает возможность контролировать давление при водоразборе.

Для защиты поршневых уплотнений и внутренней импульсной линии редуктор совмещен с косым фильтром механической очистки с размером ячейки 500 мкм.

Пробка косого фильтра имеет ушко для пломбировки.

В конструктивном плане редуктор выполнен пружинным, поршневым, регулируемым.

Настройка и регулировка выходного давления производятся с помощью отвертки с плоским шлицем.

Редуктор полностью ремонтопригоден, любой его элемент может быть отремонтирован или заменен.

Редуктор рекомендуется устанавливать сразу после входного крана, перед водосчетчиком.

Регулятор имеет заводскую настройку на выходное давление 3,0 бар.

1. Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам регулятора.

2. Редуктор поддерживает на выходе (в том числе и в статическом режиме) давление, не превышающее настроечное, вне зависимости от скачков давления в сети.

3. Регулирование давления происходит по схеме «после себя».

4. Встроенный фильтр механической очистки защищает детали уплотнений поршней от быстрого износа.

5. Наличие манометра-индикатора позволяет контролировать давление в сети после регулятора.

6. Редуктор ограничивает расход по потребителям в пределах проектных объёмов, что исключает вероятность того, что в часы максимального водоразбора удалённые точки сети окажутся без водоснабжения.

7. Основная область применения

– квартирные узлы ввода холодного и горячего водопровода.

Технические характеристики

- Номинальное давление: 16бар

- Диаметр: 1/2' ВР

- Диапазон температур рабочей среды: +5…+130°C

- Регулировка давления: 2-5 бар

- Заводская настройка выходного давления: 3 бара

- Диапазон шкалы манометра индикатора: от 1 до 10бар

- Корпус: латунь никелированная

Поршневой регулятор давления прямого действия Valtec 1/2", с диапазоном регулировки от 1 до 5 бара (арт. VT. VT.089. N.04), предназначен для контроля и снижения давления транспортируемых жидкостей и газов в различных инженерных системах. Его конструктивные особенности, надежность и долговечность делают его универсальным выбором для множества задач.

Ключевые технические характеристики:

- Диапазон выходного давления: от 1 до 5 бара.

- Заводская настройка: 3 бара.

- Максимум рабочего давления: до 16 бар.

- Температурный предел рабочей среды: +80°C.

Материалы:

- Корпус выполнен из сантехнической латуни CW617N.

- Золотниковое уплотнение изготовлено из EPDM.

- Пружинный механизм — из нержавеющей стали.

- Подключение: внутренние резьбовые патрубки диаметром 1/2".

- Гарантированный срок службы: 20 лет.

Основные области применения:

1. Системы водоснабжения: идеально подходит для бытовых и коммерческих объектов.

2. Пневматические системы: управление сжатым воздухом.

3. Технологические трубопроводы: транспортировка жидкостей и газов, не вызывающих коррозионных процессов у использованных материалов.

Принцип функционирования:

- Редуктор действует по принципу "регулирование после себя", обеспечивая стабильное давление на выходе.

- Независимо от изменений входного давления, устройство поддерживает установленный параметр на уровне заданных значений.

- В режиме покоя редуктор сохраняет давление в пределах настроек, с допуском отклонений не более 10% при резких изменениях входных условий.

Преимущества:

- Надежность: долговечность устройства достигает двух десятилетий.

- Универсальность: совместим с жидкостями и газами.

- Стабильность работы: эффективно удерживает заданное давление, что особенно важно для водопровода и систем подачи воздуха.

Valtec VT.089. N.04 — это надежное и экономичное решение для тех, кто ценит стабильность, долговечность и универсальность при установке и эксплуатации инженерных систем.

(VT.083. N) Редуктор давления поршневой служит для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам регулятора.

Регулятор поддерживает на выходе давление, не превышающее настроечное вне зависимости от изменения давления в сети.

В статическом режиме давление после регулятора также не превышает настроечное. Регулирование давления происходит по схеме «после себя».

Пределы регулирования выходного давления – 1,0–6,0 бар. Заводская настройка – 3 бара. При резких изменениях входного давления допустимое отклонение выходного параметра не превышает 10 %.

Изделие рассчитано на применение в системах с рабочим давлением до 16 бар и температурой рабочей среды не выше 120 °С.
