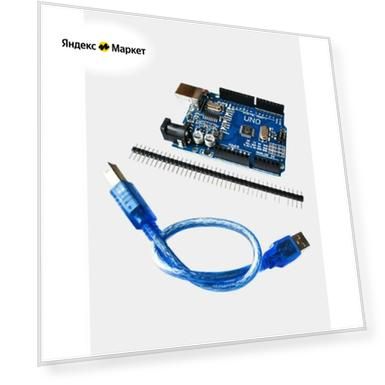

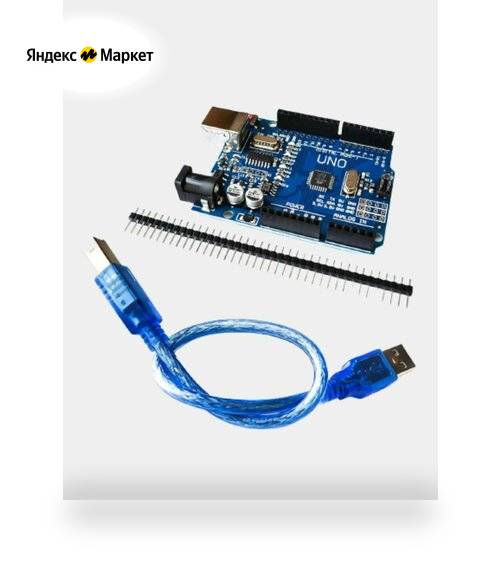

Контроллер Ардуино Arduino Uno R3 Atmega328P (CH340G), для Arduino с кабелем. 1 шт.

Контроллер Uno, совместимый с Arduino. Предназначен для быстрого прототипирования устройств на базе микроконтроллера ATmega328. В данном контроллере чип работы с USB заменен на CH340G, что делает его несколько дешевле. Потребуется установка драйвера CH340G на ваш компьютер. В остальном функционал не отличается от Arduino Uno. Модуль содержит встроенный стабилизатор напряжения и программатор. Для программирования используется обычный USB кабель. Для разработки программ доступна официальная среда разработки IDE Arduino и множество других сред программирования.

Характеристики:

• Микроконтроллер: ATmega328;
• Рабочее напряжение: 5В;
• Входное напряжение (рекомендуемое): 7-12В;
• Входное напряжение (предельное): 6-20В;
• Цифровые входы/выходы: 14;
• Выходы ШИМ: 6;
• Входы АЦП: 6;
• Постоянный ток через вход/выход: 40 мА;
• Постоянный ток для вывода 3.3В: 50 мА;
• Флеш-память: 32Кб из которых 0.5 Кб используются для загрузчика;
• ОЗУ: 2Кб;
• EEPROM: 1 Кб;
• Тактовая частота: 16 МГц.

Питание:

Питание на контроллер Arduino Uno R3 может быть подано тремя способами:

• От USB;
• От не стабилизированного источника питания 7-12В;
• От стабилизированного источника питания 5В;

Способ питания модуль определяет автоматически. В качестве не стабилизированного источника питания может быть использован сетевой блок питания с выходным напряжением 7-12В, или батарея на аналогичное напряжение. Для подключения не стабилизированного источника питания модуль имеет специальный разъем (диаметр - 2.1 мм, центральный контакт - положительный). Так же внешнее напряжение можно подключить к пинам модуля GND и Vin. Модуль можно запитать от стабилизированного источника питания, подключив его к контактам GND и 5V. Использовать питание от стабилизированного источника необходимо с особой осторожностью, так как при отклонении питания от 5В или перепутанной полярности модуль может выйти из строя.

Память:

Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 0.5кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.

Входы/выходы:

Модуль суммарно имеет 14 цифровых вводов/выводов и 6 аналоговых вводов (обозначенных как A0. A5). Любой цифровой ввод/вывод может быть настроен как вход или выход. За некоторыми из вводов/выводов закреплены одна или более дополнительных функций.

• Последовательный интерфейс UART: 0(RX) и 1(TX);
• Внешнее прерывание: 2 и 3;
• ШИМ с разрешением 8 бит: 3, 5, 6, 9, 10, 11;
• Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
• Встроенный светодиод: 13;
• Интерфейс I2C: A4 (SDA) и A5 (SCL).

Модуль имеет еще несколько служебных контактов:

• AREF. Опорное напряжение для аналоговых входов;
• Reset. Низкий уровень сигнала на этом входе перезагружает микроконтроллер;
• 3V3. Напряжение 3.3В генерируемое встроенным стабилизатором.

Дизайн платы может отличаться от фото.

Arduino Uno R3 является флагманом линейки плат от Arduino. Arduino Uno R3 построена на базе микроконтроллера Atmega328P. Arduino Uno - одна из самых распространенных плат линейки Arduino.

Arduino Uno использует микроконтроллер Atmega16u2 в качестве встроенного программатора, также выведены контакты для входа в режим программирования Atmega16u4, что позволяется использовать сразу два микроконтроллера одновременно на одной плате Arduino.

Платформа Arduino Uno может автоматически выбирать тип источника питания.

Для её работы предусмотрены 2 варианта питания:

1. Через USB-полключение.

2. Подключение к внешнему источнику.

Отладочная плата Arduino Uno может работать от двух типов внешних источников:

1. Трансформатор AC/DC.

2. Аккумулятор. Для соединения платформы Arduino Uno с блоком питания используется разъём 2,1 мм с плюсовым центральным элементом. Для соединения с аккумулятором (рекомендуемое напряжение 7-12В) используется разъём питания с выводами Vin и Gnd.

Минимально допустимое напряжение внешнего источника – 6В. Максимальное напряжение – 20В. При минимальных параметрах напряжения (меньше 7В) платформа может работать с перебоями, а напряжение регулируемого вывода 5V будет меньше 5В.

Превышение напряжения свыше 12 В может вызвать перегрев устройства. Флеш-памятьФлеш-память микроконтроллера ATmega328, на базе которого сделана платформа Arduino Uno, имеет ёмкость 32 кБ.

Загрузчик занимает объём памяти 0,5 кБ. SRAM (ОЗУ) потребляет 2 кБ, Регистратор данных EEPROM занимает 1 кБ.

Плата имеет встроенную защиту по тока USB-разъёма.

Платформа Arduino Uno оснащена автоматическим предохранителем, защищающим разъём USB от тока, параметры которого превышают допустимое значение (свыше 500мА). Данное устройство защищает разъём от последствий короткого замыкания. При нормализации параметров тока предохранитель восстанавливает соединение.

В комплект Arduino Uno входит usb кабель.

Разработано в Италии.

Купить Arduino Uno можно на сайте нашего интернет-магазина.

Arduino Uno построена на базе микроконтроллера ATmega328.

Платформа имеет 14 цифровых ввода/ выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей.

Спецификация:

• Микроконтроллер ATmega328

• Напряжение питания 5В

• Входное напряжение (рекомендуемое) 7-12В

• Входное напряжение (предельное) 6-20В

• Цифровой ввод-вывод 14 линии (6 из них = ШИМ)

• Аналоговый ввод 6 линий

• Постоянный ток на линиях ввода-вывода 40мА

• Постоянный ток на линии 3.3В 50мА

• Flash-память 32кб, 0.5 кб из них использованы для загрузчика

• SRAM-память 2кб

• EEPROM-память 1кб

• Тактовая частота 16МГц

Модуль Arduino Uno R3 CH340G является аналогом Arduino UNO R3 и отличается чипом контроллера USB (вместо Atmega16U2 установлен CH340G). По своим техническим параметрам Arduino Uno R3 является идеальной золотой серединой во всей линейке простых контроллеров. На базе Arduino Uno можно легко и быстро собрать прототип своего умного устройства: робот, контроллер умного дома, смарт-игрушка или ЧПУ-станок. В основе Arduino UNO лежит микроконтроллер ATmega328. В данной плате установлен чип CH340G (китайский аналог FTDI). На плате имеется множество протоколов связи: I2C, SPI, UART, 14 цифровых и 6 аналоговых пинов. Встроенный ICSP-разъём позволяет присоединять к UNO различные внешние программаторы. Проекты на Ардуино УНО позволяют своими руками создавать различные устройства, являются хорошим инструментом для начинающих и обучения МК. Характеристики: Микроконтроллер: ATmega328 Разрядность: 8 бит Напряжение питания: 5 В Входное напряжение (рекомендуемое): 7-12 В Входное напряжение (предельное): 6-20 В Цифровые выводы I/0: 14 линий (6 из них - ШИМ) Аналоговые входы: 6 (АЦП) Максимальный ток на выводе I/0: 20 мА (для каждого вывода) Максимальный ток на выводе 3,3V: 50 мА Flash-память: 32 Кб (из них 0.5 Кб используются под загрузчик) SRAM-память: 2 Кб EEPROM-память: 1 Кб Тактовая частота: 16 МГц Длина: 68,6 мм Ширина: 53,4 мм Вес: 25 г

Arduino Uno построена на базе микроконтроллера ATmega328.

Платформа имеет 14 цифровых ввода/ выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей.

Спецификация:

• Микроконтроллер ATmega328

• Напряжение питания 5В

• Входное напряжение (рекомендуемое) 7-12В

• Входное напряжение (предельное) 6-20В

• Цифровой ввод-вывод 14 линии (6 из них = ШИМ)

• Аналоговый ввод 6 линий

• Постоянный ток на линиях ввода-вывода 40мА

• Постоянный ток на линии 3.3В 50мА

• Flash-память 32кб, 0.5 кб из них использованы для загрузчика

• SRAM-память 2кб

• EEPROM-память 1кб

• Тактовая частота 16МГц

Микроконтроллер Uno R3
Uno R3 - контроллер для быстрого прототипирования устройств на базе микроконтроллера ATmega328 с напряжением питания 5В. Модуль содержит встроенный стабилизатор напряжения и программатор. Для программирования используется обычный USB кабель. Для разработки программ доступна официальная среда разработки IDE Arduino и множество других сред программирования.
Комплектация

Модуль Uno R3;

Характеристики

Микроконтроллер: ATmega328;
Рабочее напряжение: 5В;
Входное напряжение (рекомендуемое): 7-12В;
Входное напряжение (предельное): 6-20В;
Цифровые входы/выходы: 14;
Выходы ШИМ: 6;
Входы АЦП: 6;
Постоянный ток через вход/выход: 40 мА;
Постоянный ток для вывода 3.3В: 50 мА;
Флеш-память: 32Кб из которых 0.5 Кб используются для загрузчика;
ОЗУ: 2Кб;
EEPROM: 1 Кб;
Тактовая частота: 16 МГц.

Питание
Питание на контроллер Uno R3 может быть подано тремя способами:

От USB;
От не стабилизированного источника питания 7-12В;
От стабилизированного источника питания 5В;

Способ питания модуль определяет автоматически. В качестве не стабилизированного источника питания может быть использован сетевой блок питания с выходным напряжением 7-12В, или батарея на аналогичное напряжение. Для подключения не стабилизированного источника питания модуль имеет специальный разъем (диаметр - 2.1 мм, центральный контакт - положительный). Так же внешнее напряжение можно подключить к пинам модуля GND и Vin. Модуль можно запитать от стабилизированного источника питания, подключив его к контактам GND и 5V. Использовать питание от стабилизированного источника необходимо с особой осторожностью, так как при отклонении питания от 5В или перепутанной полярности модуль может выйти из строя.
Память
Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 0.5кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.
Входы/выходы
Модуль суммарно имеет 14 цифровых вводов/выводов и 6 аналоговых вводов (обозначенных как A0. A5). Любой цифровой ввод/вывод может быть настроен как вход или выход. За некоторыми из вводов/выводов закреплены одна или более дополнительных функций.

Последовательный интерфейс UART: 0(RX) и 1(TX);
Внешнее прерывание: 2 и 3;
ШИМ с разрешением 8 бит: 3, 5, 6, 9, 10, 11;
Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
Встроенный светодиод: 13;
Интерфейс I2C: A4 (SDA) и A5 (SCL).

Модуль имеет еще несколько служебных контактов:

AREF. Опорное напряжение для аналоговых входов;
Reset. Низкий уровень сигнала на этом входе перезагружает микроконтроллер;
3V3. Напряжение 3.3В генерируемое встроенным стабилизатором.

Длинна 68,6 мм
Ширина 53,4 мм
Вес 25 г
Скачать Arduino Ide
Прошивка GRBL

Плата разработки Arduino UNO представляет собой плату микроконтроллера с открытым исходным кодом, основанную на микроконтроллере ATmega328P микроконтроллерного типа (MCU), разработанную компанией Arduino.cc и впервые выпущенную в 2010 году.

Плата микроконтроллера оснащена наборами цифровых и аналоговых входов/выходов (I/O), которые могут быть подключены к различным расширительным платам (щитам) и другим схемам.

Плата имеет 14 цифровых входов/выходов (шесть с возможностью ШИМ-выхода), 6 аналоговых входов/выходов и программируется с помощью Arduino IDE (интегрированной среды разработки) через USB-кабель TYPE C. Она может питаться от USB-кабеля или бочкообразного разъема, который принимает напряжение от 7 до 20 вольт, например, прямоугольную 9-вольтовую батарею. Она оснащена тем же микроконтроллером, что и плата Arduino Nano, и теми же разъемами, что и плата Leonardo.

Справочный дизайн оборудования распространяется по лицензии Creative Commons Attribution Share-Alike 2.5 и доступен на веб-сайте Arduino. Также доступны файлы компоновки и производства для некоторых версий оборудования.

Спецификация платы

Ядро ATMEGA328

Максимальная частота 16 МГц

Объем памяти программ (FLASH) 32 Кб (2 Кб занято загрузчиком)

Объем памяти данных (RAM) 2 Кб

EEPROM 1 Кб

Таймеры 3 шт

Интерфейс 1xSerial, 1xI2C, 1xSPI

АЦП 10 бит, 6 аналоговых входных порта

Цыфровые входы/выходы 14

Напряжение питания платы 5В через USB разъем, 7-12 Вольт через бочкообразный разъем

Размеры платы 68 х 53 х 14мм

Контроллер Uno, совместимый с Arduino. Предназначен для быстрого прототипирования устройств на базе микроконтроллера ATmega328. В данном контроллере чип работы с USB заменен на CH340G, что делает его несколько дешевле. Потребуется установка драйвера CH340G на ваш компьютер. В остальном функционал не отличается от Arduino Uno. Модуль содержит встроенный стабилизатор напряжения и программатор. Для программирования используется обычный USB кабель. Для разработки программ доступна официальная среда разработки IDE Arduino и множество других сред программирования.

Характеристики:

• Микроконтроллер: ATmega328;
• Рабочее напряжение: 5В;
• Входное напряжение (рекомендуемое): 7-12В;
• Входное напряжение (предельное): 6-20В;
• Цифровые входы/выходы: 14;
• Выходы ШИМ: 6;
• Входы АЦП: 6;
• Постоянный ток через вход/выход: 40 мА;
• Постоянный ток для вывода 3.3В: 50 мА;
• Флеш-память: 32Кб из которых 0.5 Кб используются для загрузчика;
• ОЗУ: 2Кб;
• EEPROM: 1 Кб;
• Тактовая частота: 16 МГц.

Питание:

Питание на контроллер Arduino Uno R3 может быть подано тремя способами:

• От USB;
• От не стабилизированного источника питания 7-12В;
• От стабилизированного источника питания 5В;

Способ питания модуль определяет автоматически. В качестве не стабилизированного источника питания может быть использован сетевой блок питания с выходным напряжением 7-12В, или батарея на аналогичное напряжение. Для подключения не стабилизированного источника питания модуль имеет специальный разъем (диаметр - 2.1 мм, центральный контакт - положительный). Так же внешнее напряжение можно подключить к пинам модуля GND и Vin. Модуль можно запитать от стабилизированного источника питания, подключив его к контактам GND и 5V. Использовать питание от стабилизированного источника необходимо с особой осторожностью, так как при отклонении питания от 5В или перепутанной полярности модуль может выйти из строя.

Память:

Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 0.5кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.

Входы/выходы:

Модуль суммарно имеет 14 цифровых вводов/выводов и 6 аналоговых вводов (обозначенных как A0. A5). Любой цифровой ввод/вывод может быть настроен как вход или выход. За некоторыми из вводов/выводов закреплены одна или более дополнительных функций.

• Последовательный интерфейс UART: 0(RX) и 1(TX);
• Внешнее прерывание: 2 и 3;
• ШИМ с разрешением 8 бит: 3, 5, 6, 9, 10, 11;
• Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
• Встроенный светодиод: 13;
• Интерфейс I2C: A4 (SDA) и A5 (SCL).

Модуль имеет еще несколько служебных контактов:

• AREF. Опорное напряжение для аналоговых входов;
• Reset. Низкий уровень сигнала на этом входе перезагружает микроконтроллер;
• 3V3. Напряжение 3.3В генерируемое встроенным стабилизатором.

Дизайн платы может отличаться от фото.
