Вид установки Внутренний
Степень защиты IP66
Толщина металла 1,2
Цвет корпуса RAL RAL 7032
Номинальный ток 63 – 125 А
Количество модулей от 9 до 90
Количество рядов (DIN-реек) от 1 до 6
Климатическое исполнение УХЛ2
Условное обозначение
Щ Р Н(В) – 12
Щ – щит;
Р – распределительный;
Н – навесной, В (встраиваемый);
12 – максимальное количество модулей (9, 12, 18, 24, 36, 48, 54, 72,90).
Назначение
Для приема и распределения электрической энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц;
Для защиты отходящих линий при перегрузках и коротких замыканиях;
Для нечастых включений и отключений электрических цепей.
Применение
В жилом секторе;
В офисах;
Объектах социально-культурного назначения;
Торговых и производственных помещениях;
Лечебных, образовательных учреждениях.
Материалы
Корпус – сертифицированная российская сталь (ГОСТ);
Покрытие корпуса – текстурированный полиэстеровый порошок.
Преимущества
Оптимально подобранные размеры корпуса;
Удобство монтажа;
Большой выбор типоразмеров;
Высококачественное порошковое покрытие.
Конструкция
Травмобезопасная технология: крепление стенки при помощи заклепок;
Перенавешиваемая дверь;
Элементы заземления на дверце. Быстросъемные петли;
Декоративная рамка с дополнительным гибом для щитов, встраиваемых в нишу;
Оцинкованная лента для крепления шины;
ЗиП-комплект;
2 ключа.
Дополнительное оборудование
Шины нулевые и соединительные;
Стекло для ЩУР;
Изоляторы для нулевых шин;
Сальники ввода-вывода;
Сальники PG и МG;

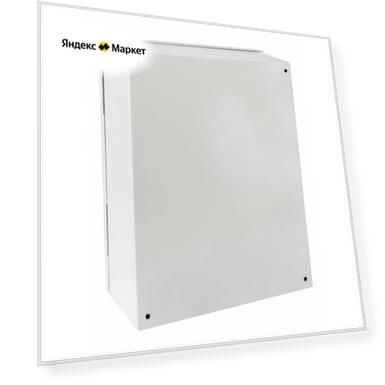

Нажми для увеличения фото
