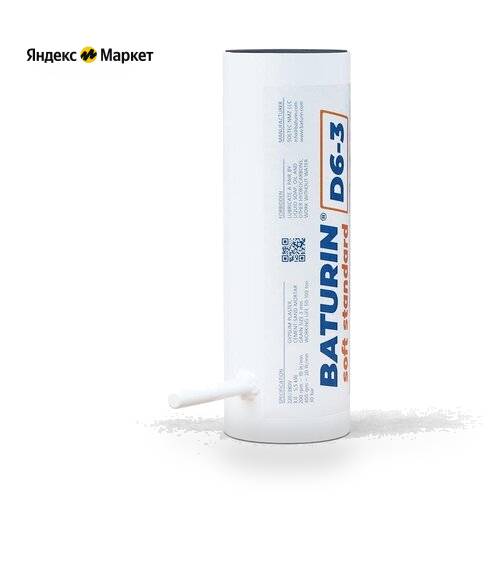

Статор BATURIN ® D6-3 Twist повышенной износостойкости от ведущего производителя винтовых пар, компании SOLTEC ® используется на Штукатурных станциях PFT G4/G5, или других станциях с посадочным диаметром фланца 90мм.
Статор BATURIN ® D6-3 Twist изготовлен из эластомера повышенной стойкости к истиранию в широком температурном диапазоне.
Технические характеристики:
Производительность (при 400 об/мин) - 20 лит/мин
Производительность (при 200 об/мин) - 10 лит/мин
Рабочее давление - 30 бар
Дальность подачи - до 50 м
Размер зерна смеси (макс) - 3 мм
Ресурс – 3 000 м², 50т сухой смеси + вода
Диаметр статора - 90 мм
Длина статора - 270 мм
Вес статора – 2,5 кг
Номер статора - 001.630.02
краткая инструкция ПО эксплуатации шнековых ПАР солтек
нанесите силиконовую смазку на пару;
установите пару В станцию;
запустите пару на воде;
убедитесь, ЧТО вода подается равномерно, без прерываний;
В противном случае устраните перекос затяжки шпилек обжимных фланцев пары;
пропустите воду через шланги;
отрегулируйте подачу воды;
работайте С удовольствием;
В конце работы промойте шланги;
наполните пару мыльным раствором;
отдыхайте
назначение статора
Статор BATURIN ® D6-3 Twist является частью шнековой пары D6-3для гипсовых и цементных штукатурок. Позволяет нагнетать давление в рабочей зоне штукатурной станции. Работает с гипсовыми, цементно-песчаными, цементно-известковыми, клеевыми, самовыравнивающимися и шпаклевочными составами. Ресурс статора зависит от следующих факторов: количества оборотов, вида и качества раствора, высоты и дальности подачи, диаметра рукава.
Статор, в составе шнековой пары, является насосным устройством, применяющимся в штукатурных станциях, растворонасосах, шпаклевочных станциях. Он обеспечивает движение раствора к месту использования.
принцип работы шнековой пары
Шнековая пара состоит из ротора (винта) и статора (резиновой обоймы в металлическом корпусе), внутри которого вращается ротор. Ротор очень плотно прилегает к внутренним стенкам статора, что обеспечивает высокое рабочее давление шнековой пары до 30 бар. При вращении ротора он двигается не только по окружности, но и вперед - назад. В открывающуюся полость шнековой пары поступает раствор и происходит его движение в сторону растворного рукава. При вращении ротора в статоре раствор движется по спиралеобразному каналу статора. Таким образом, происходит перекачка смеси. Центры вращения спиралей, как статора, так и ротора, смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения.
Для шнековых пар, применяемых в строительстве, первая латинская буква – это наружный диаметр корпуса статора: B=51мм, D=90 мм, R=114 мм, T=125 мм. Вторая цифра – величина эксцентриситета, третья цифра означает число ступеней, т. е. количество замкнутых полостей на единицу длины шнековой пары.
