Для обновления прошивки или работы с AT-командами не нужен дорогой отладчик – ведь существует недорогой и удобный USB-UART преобразователь на базе CH340G, имеющий всё, что нужно для начала работы с любыми популярными микроконтроллерами

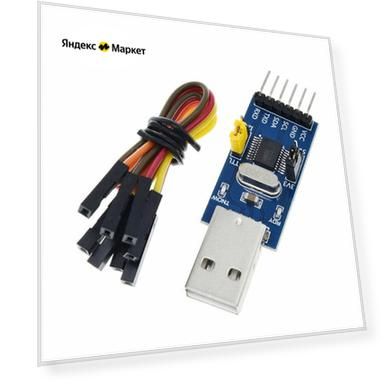

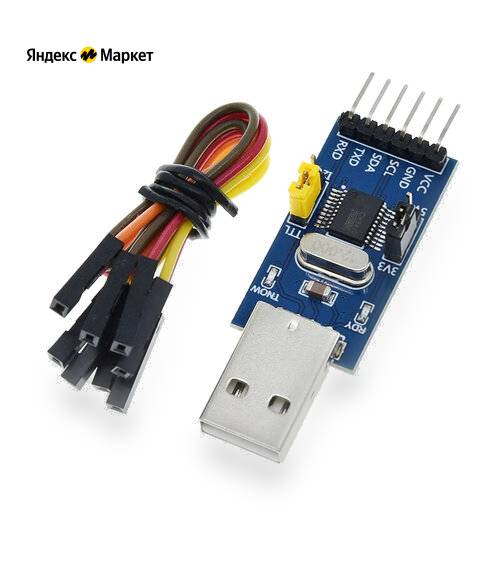

USB-UART преобразователь на основе микросхемы CH340G. Он разведён по всем рекомендациям производителя, а также имеет переключатель логического уровня (5 В или 3.3 В) для использования с Arduino. Немаловажно и наличие регулятора напряжения, который способен выдать до 250 мА напряжения 3.3 В.
Кроме стандартных RXD и TXD, модуль имеет также контакты RTS и CTS, которые могут понадобиться для использования с RS232.
Для индикации обмена установлены два светодиода – на RX и TX, а также ещё один для индикации питания.
Для защиты как порта USB, так и модуля PADI на преобразователе установлен самовосстанавливающийся предохранитель по питанию, рассчитанный на ток 500 мА.
Основные преимущества:
- Правильная разводка
- Установлен качественный кварцевый генератор, уменьшающий ошибку в скоростях
- Имеется переключатель логических уровней, позволяющий работать как с PADI, так и с пятивольтовыми Arduino
Примеры применения:
- Обновление прошивки в модуле PADI
- Настройка PADI через монитор последовательного порта
- Заливка прошивки в Arduino
Характеристики:
- Напряжение питания (В): 5 (от USB)
- Интерфейс 1: USB
- Интерфейс 2: TTL (от 0 до 5, Rx, Tx, CTS, RTS), UART, RS-232.
- Выходное напряжении (В): 3.3 и 5 (отдельные выводы)
- Светодиоды: Power - питание (горит постоянно), RXD - принимаемые данные, TXD - передаваемые данные
Нажми для увеличения фото
