дышите чистым воздухом умная управляемая вентиляция С контролем температуры воздуха
Частые проветривания помещения для постоянного обновления воздуха являются следствием рассеивания значительного количества тепла. Решение от компании ERA Group — Рекуператор CUPER CUPER позволит дышать чистым воздухом внутри помещения, не задумываясь о теплопотерях. Рекуператор фильтрует воздух, удаляя из него пыль, пыльцу и другие аллергены. Установленный в рекуператоре теплообменник контролирует температуру поступающего воздуха и делает ее комфортной, в связи с чем нет необходимости в проветривании, а соответственно снижаются расходы на отопление и охлаждение помещения

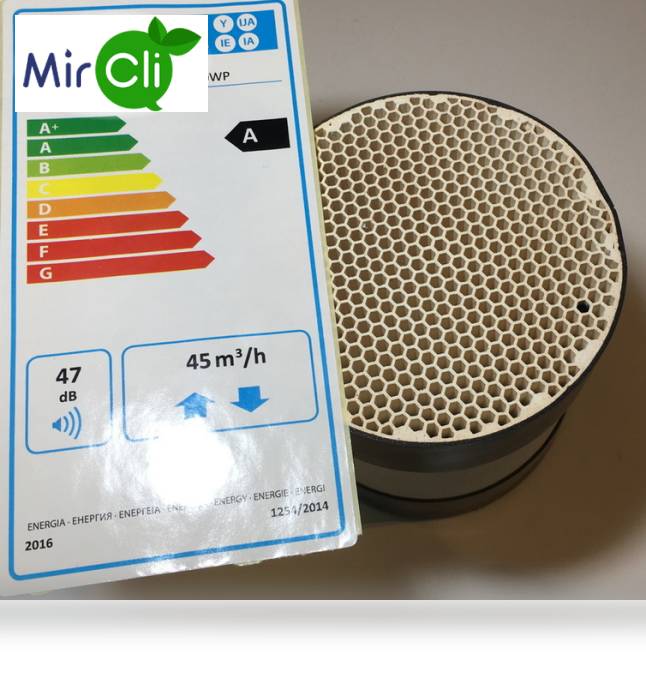

CUPER гарантирует приток свежего воздуха комфортной температуры в любое время года. Зимой, когда рекуператор работает на вытяжку, выводимый из помещения воздух нагревает керамический теплообменник; при работе рекуператора на приток прохладный свежий воздух подогревается до комфортной температуры. Летом происходит обратный процесс: приточный воздух поступает в комнату немного охлажденным. Рабочая температура: от -30 °С и до +50 °С. Температура в помещении: от +1 °С до +40 °С
технические характеристики
Рекуператоры тепла шестискоростные произведены компанией в соответствии с ТУ 29.32.30.261-009-96059883-2023, действующими нормами и стандартами. Рекуператоры тепла предназначены для подключения к сети переменного тока напряжением 220-240 V частотой 50/60 Hz.

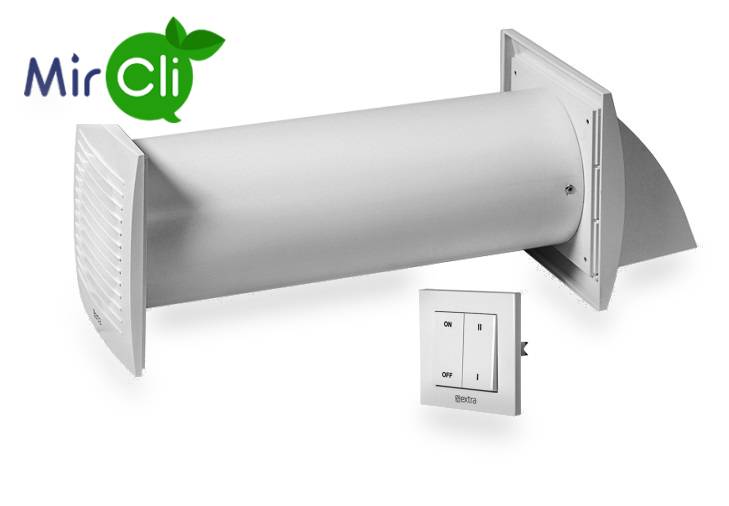

внешний ВИД
CUPER Имеет четыре режима работы:
1. постоянный приток
Вентилятор постоянно работает на приток.
2. постоянная вытяжка
Вентилятор постоянно работает на вытяжку.
3. рекуперация,
поочередный приток-вытяжка Переключение между притоком и вытяжкой каждые 60/70/80/90 секунд (настраивается с помощью переключателя, расположенного на плате управления под крышкой корпуса рекуператора).
4. Умный режим
Принцип работы: нагревание или охлаждение керамического теплообменника до комнатной температуры при вытяжке и впоследствии поступление в помещение воздуха комфортной температуры. Таким образом, работа в умном режиме зависит от внешней температуры: чем холоднее или теплее на улице по сравнению с помещением, тем меньше устройство будет работать на приток. Регулировка на приток-вытяжку осуществляется за счет датчиков температуры.
пульт ДУ
Управление рекуператором осуществляется при помощи пульта дистанционного управления
монтаж И подготовка К работе
внимание! Перед монтажом изделия внимательно ознакомьтесь с руководством пользователя. Не закрывайте реверсивный вентилятор материалами, которые накапливают пыль (шторы и т. п.), во избежание нарушения циркуляции воздуха в помещении.
установка И подготовка К работе
Рекуператор предназначен для внутристенного монтажа. Допустимое отклонение монтажной поверхности по вертикали и горизонтали ±0,5 мм.
схема подключения К сети
Подключение вентилятора к сети показано на Рисунке
• снять декоративную лицевую панель
• снять защитную крышку
• провести сетевой провод через отверстие 1 в корпусе вентилятора
• снять изоляцию проводов на длине 7-8 мм
• подключить фазный провод к клемме L, провод нейтрали (или нулевой рабочий) к клемме N, зажать их винтами в клеммной колодке
• закрепить провода при помощи зажима 2
• установить защитную крышку на место, закрепить винтами
• установить декоративную панель
монтаж
Внимание!
Перед монтажом изделия нужно заранее подготовить выход сетевого провода над отверстием в стене! Сделайте отверстие в стене. Для бурения используйте коронку с диаметром корпуса 132 мм. В результате получится отверстие 133 мм. Установите бурильную установку, обеспечив угол оси сверления 2-3 градуса в сторону наружной части стены. Это необходимо для оттока конденсата на улицу.
Раздвиньте телескопический воздуховод, предварительно рассчитав необходимую длину. При необходимости можно обрезать трубу по толщине стены. Рекомендуется устанавливать клапан в 20–30 см от края окна, на высоте 2–2,5 м.
С уличной стороны закрепите внешний стенной выход, используя крепеж и монтажный шаблон из комплекта поставки.
Со стороны улицы приложите картонный шаблон (см. вкладыш внутри коробки). Большое отверстие в шаблоне должно быть соосным с воздуховодом. Также рекомендуется воспользоваться строительным уровнем для горизонтального выравнивания. Затем отметьте места для установки дюбелей из комплекта крепежа и просверлите отверстия на необходимую глубину. Установите внешний стенной выход, зафиксировав его винтами из комплекта поставки.
Со стороны помещения в воздуховод установите блок теплообменника шлейфом вниз.
Установите металлическую торцевую площадку, используя крепеж и монтажный шаблон из комплекта поставки. Со стороны помещения приложите картонный шаблон (см. вкладыш внутри коробки). Большое отверстие в шаблоне должно быть соосным с воздуховодом. Также рекомендуется воспользоваться строительным уровнем для горизонтального выравнивания.
Затем отметьте места для установки дюбелей из комплекта крепежа и просверлите отверстия на необходимую глубину. Установите металлическую торцевую площадку, зафиксировав ее винтами из комплекта поставки.
Соедините коннектор от блока теплообменника с проводом от платы блока вентилятора, снизу корпуса. Заведите сетевой провод в отверстие сверху корпуса вентилятора. Далее произведите подключение, согласно схеме подключения к сети (рис. 1). Установите блок
Установите блок вентилятора со встроенными в корпус магнитами на металлическую торцевую площадку.
