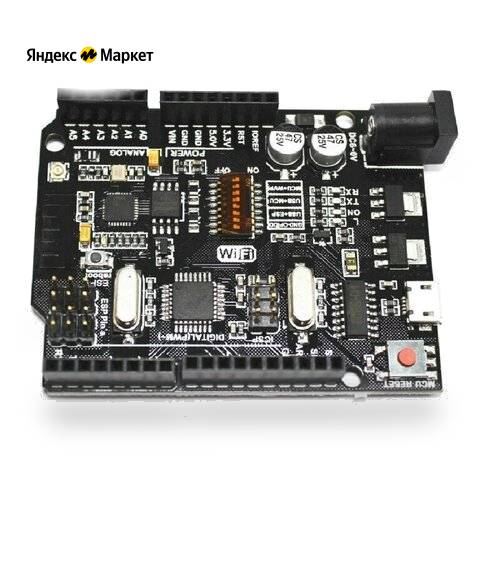

Контроллер Arduino UNO + WiFi ESP8266 (micro usb)

...Нажми для увеличения фото
 Сравнить
 В избранное

1 348 ₽

Товар в наличии
 Доставка в г. от 4 дней
 Оплата заказа
 Похожие товары
 Видео обзоры
 Как заказать и купить "Контроллер Arduino UNO"?
 Нашли дешевле? Снизим цену!
  Узнать о снижении стоимости
Отправим письмо при снижении стоимости.

Рекомендательный сервис

  • Общий рейтинг 4.90
  • Рейтинг покупателей 4.07
  • Рейтинг экспертов 4.19
  • Качество материалов 4.08
  • Надежность 4.99
  • Простота в использовании 4.81
  • Ремонтопригодность 4.28
  • Эффективность выполнения своих функций 4.20
  • Коэффициент удивления "Вау!" 4.90
  • Безопасность для пользователя4.79
  • Внешний вид 4.81
  • Удобство в уходе и чистке 4.82
  • Экологическая безопасность 4.13
  • Гарантия на товар 4.88
  • Соответствие стандартам качества 4.91
  • Инновационные технологии 4.85
  • Хит продаж 4.90
  • Скорость морального устаревания 4.02
  • Энергоэффективность 4.21
  • Универсальность использования 4.02
  • Наличие дополнительных функций 4.83
  • Соотношение цена-качество 4.18
  • Практичность и удобство хранения 4.09
  • Стабильность работы в различных условиях 4.37
  • Возможность персонализации 4.02
  • Ликвидность 4.29
  • Индекс рекомендаций 4.88
2873 покупателей и эксперты портала 1ya.ru рекомендуют к покупке товар «Контроллер Arduino UNO + WiFi ESP8266 (micro usb)» или его аналог из списка ниже.

Представляет собой модернизированную версию платы Arduino UNO. Полная интеграция на одной плате микропроцессора ATmega328 и чипа Wi-Fi ESP8266. Все модули могут работать вместе или каждый в отдельности. и у каждого своя распиновка подключения. Удобное решение для разработки новых проектов, требующих Wi-Fi. Через USB вы можете обновлять скетчи и прошивки как для ATmega328 так и для ESP8266. Для этого на борту имеется USB-serial конвертер CH340G. На плате имеется DIP-переключатель, для подключения модулей.

Характеристики UNO:

  • Напряжение питания: 5 В
  • Входное напряжение (рекомендуемое): 7-12 В
  • Входное напряжение (предельное): 6-20 В
  • Цифровой ввод-вывод: 14 линий (6 из них - ШИМ)
  • Аналоговые входы: 8
  • Постоянный ток на линиях ввода-вывода: 40 мА
  • Постоянный ток на линии 3.3В: 50 мА
  • Flash-память: 32 кб, 0.5 кб из них используются для загрузчика
  • SRAM-память: 2 кб
  • EEPROM-память: 1 кб
  • Тактовая частота: 16 МГц

Характеристики ESP8266:

  • 80 MHz 32-bit процессор Tensilica Xtensa L106
  • IEEE 802.11 b/g/n Wi-Fi.
  • Поддержка: WEP и WPA/WPA2.
  • Порты: 14 ввода-вывода(из них возможно использовать 11), SPI, I²S, UART, 10-bit АЦП. I²C возможен только через bit-banging.
  • Питание: 2,2-3,6 В
  • Потребление: до 215 мА в режиме передачи, 100 мА в режиме приема, 70 мА в режиме ожидания.
.
Информация о характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и взятая из открытых источников или размещена продавцом. Цена указана на дату: 25.07.2025 г. На текущий момент стоимость может отличаться. Предложение не является публичной офертой.
Контроллер Arduino UNO + WiFi ESP8266 (micro usb) продается в интернет-магазине Яндекс Маркет
Эксперт: Юрий Л., специалист по онлайн-шопингу
Дата рецензии: 22 июля 2025 года
Рекомендация к покупке положительная

Доставка покупки

    • Курьерская доставка;
    • Самовывоз из пунктов выдачи.

    Дополнительные варианты доставки можно выбрать при оформлении заказа.

Оплата заказа

    • Банковской картой;
    • Наличными при получении.

    Дополнительные способы оплаты зависят от продавца и доступны при оформлении заказа.

  • Наименование: ООО «Яндекс»
  • ИНН: 7736207543 ОГРН: 1027700229193
