Автоматический выключатель предназначен для защиты от перегрузок и коротких замыканий, а также для оперативного управления участками электрических цепей.

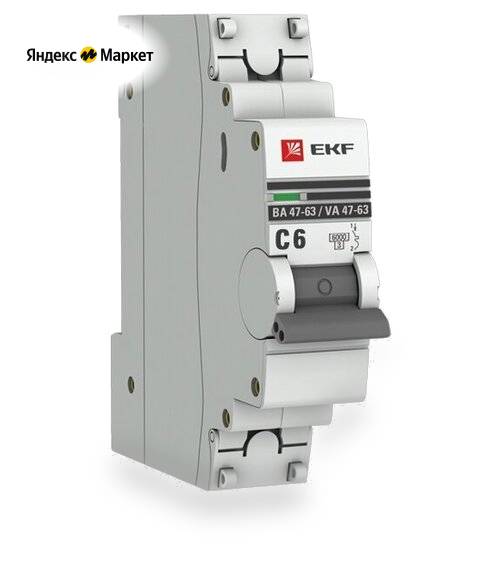

Автоматический выключатель EKF PROxima с индикаторным окном состояния контактов — это сочетание преимуществ предыдущих моделей и современных наработок. Модель может быть использована как с медными, так и с алюминиевыми жилами. В выключателе имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для предотвращения расхождения корпуса. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.
Характеристика срабатывания электромагнитного расцепителя «C» является стандартной и наиболее используемой, обычно применяется для защиты распределительных и групповых цепей со значительными пусковыми токами и смешанной нагрузкой (освещение, розетки и т. д.). Срабатывание электромагнитного расцепителя происходит в том случае, если ток превышает номинальный в 5-10 раз.
Отключающая способность указывает на максимальный ток короткого замыкания, который автоматический выключатель способен выдержать, сохранив свою работоспособность. Значение 4 500 А обычно является показателем для применения в административном и жилищном секторах.
Класс токоограничения указывает на быстродействие автоматического выключателя в случае короткого замыкания. Класс 3 является самым высоким.
Особенности:
— Монолитная лицевая панель.
— Увеличенная твердость винтов.
— Изделие имеет панели для пломбировки клемм и углубления на корпусе для охлаждения.
— Присутствует двухпозиционный зажим на DIN-рейку.
— Автоматическая доводка рукоятки управления.
— Повышенная жесткость корпуса для длительной эксплуатации.
— Углубления для удобного демонтажа с DIN-рейки: изделие можно снять одной отверткой.
— Индикаторное окно состояния контактов.
— Клеммы с насечками для надежного соединения с проводниками.
— Модель поддерживает монтаж медных и алюминиевых проводников.
Количество полюсов — 1.
Номинальное выдерживаемое импульсное напряжение — 4 кВ.
Максимальное сечение подключаемых проводников — 25 мм².
Климатическое исполнение — УХЛ4.
Диапазон рабочих температур — -25 ÷ +50 °C.
Степень защиты — IP20.
Способ установки — На DIN-рейку.
Количество занимаемых модулей 18 мм — 1.
Длина — 18 мм.
Высота — 80 мм.
Глубина — 72 мм.
