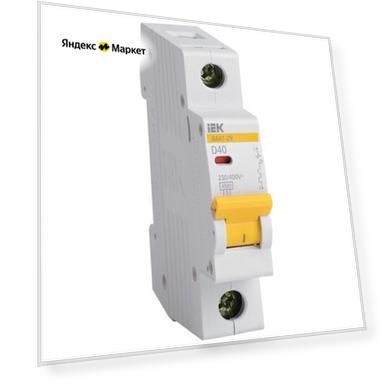

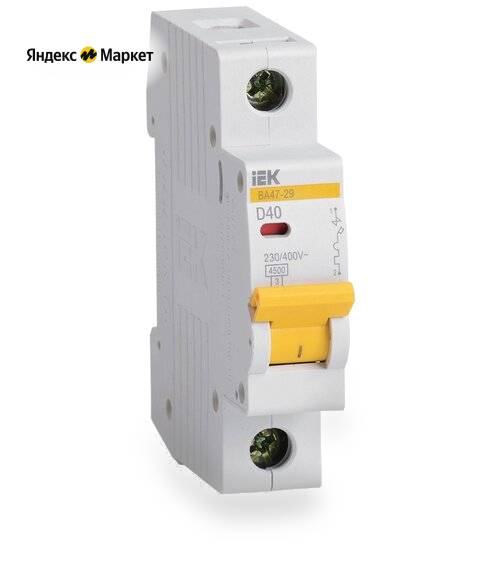

Автоматический выключатель IEK ВА 47-29 (D) 4,5kA 2 А

Автоматический однополюсный выключатель IEK ВА47-29 характеристики "D" предназначен для защиты от короткого замыкания и перегрузок электрических цепей, к которым подключаются такие потребители тока, как двигатели с большими пусковыми токами, погрузчики, насосы. Так же используются в качестве подстраховочных выключателей общего порядка, призванных сработать тогда, когда не сработали выключатели в отдельных помещениях. Благодаря особенностями конструкции, автоматы IEK ВА47-29 обладают высочайшей надёжностью и рекомендованы к применению в вводно-распределительных устройствах для жилых и общественных зданий. Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла обеспечиваются за счет пластиковой и металлической антипрогарных пластин. Усовершенствованная дугогасительная система гарантирует увеличенный срок службы и повышенную устойчивость к токам короткого замыкания.

Защелка с двойным фиксированным положением позволяет произвести быстрый монтаж и гарантирует дополнительную надёжность крепления автомата на DIN-рейке. Конструкция устройства обеспечивает возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. Насечки на контактных зажимах уменьшают тепловые потери и увеличивают механическую устойчивость, а благодаря двум дополнительным заклепкам и монолитной лицевой панели достигается увеличенная прочность корпуса в зоне присоединения проводников.

Номинальный ток: 2 А

Количество полюсов: 1

Отключающая способность: 4.5 кА

Характеристика срабатывания: D

Номинальное рабочее напряжение: 230/400 В

Макс сечение входящего кабеля: 25 мм

Тип выключателя: автоматический

Степень защиты: IP20

Тип расцепителя: тепловой, электромагнитный

Сфера применения: бытовое, промышленное

Срок службы: не менее 15 лет

Гарантия: 5 лет

Производство: Россия

Руководство по эксплуатации

Артикул: MVA20-1-002-D

Устройство Автоматический выключатель ВА47-29 1Р 3А 4,5кА характеристика D ИЭК (автомат электрический) Артикул: MVA20-1-003-D IEK Автоматический выключатель ИЕК ВА47-29 1Р 3А характеристика D Назначение и область применения выключателя автоматического IEK Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение – выключатели с характеристикой В, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключателис характеристикой C, двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключателис характеристикой D . Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.200 типоисполнений на 18 номинальных токов от 0,5 до 63 А. Автоматические выключатели ВА47-29 соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 агие.641.235.003 Характеристики электрического автомата MVA20-1-003-D Номинальное напряжение частотой 50 Гц - 230/400В Номинальный ток In - 3A Номинальная отключающая способность - 4500А Напряжение постоянного тока - 48В/полюс Характеристики срабатывания электромагнитного расцепителя - D Число полюсов - 1 Условия эксплуатации - УХЛ4 Степень защиты выключателя - IP20 Электрическая износостойкость - не менее 6000 циклов В-О Механическая износостойкость - не менее 20000 циклов В-О Максимальное сечение присоединяемых проводов - 25мм 2 Наличие драгоценных металлов (серебро) - 0,3-0,5г/полюс Масса 1 полюса - 0,1кг Диапазон рабочих температур - от-40°С до+50°С Индикатор положения контактов (на лицевой панели) - есть Возможность присоединения к контактным зажимам соединительных шин - PIN(штырь), FORK(вилка)

Автоматический модульный выключатель 1п D 4А 4.5кА ВА47-29 IEK MVA20-1-004-D - это надежное и качественное устройство для защиты вашей электрической системы.

Выключатель предназначен для защиты распределительных и групповых цепей с различной нагрузкой, включая электроприборы, освещение и двигатели с небольшими и большими пусковыми токами. Он обеспечивает надежную защиту от перегрузок и коротких замыканий, что делает его незаменимым элементом в вашем доме или офисе.

Отключающая способность выключателя составляет 4.5 кА, что гарантирует быстрое и эффективное отключение тока при возникновении аварийной ситуации. Номинальный ток составляет 4 А, а количество полюсов - 1.

Устройство имеет класс защиты IP20, что обеспечивает защиту от попадания твердых предметов диаметром более 12,5 мм и от попадания воды, падающей в виде дождя под углом более 60 градусов.

Автоматический выключатель ВА47-29 оснащен рычажным типом элемента управления, что обеспечивает удобство и простоту использования. Монтаж на DIN-рейку и шинное присоединение позволяют быстро и легко установить устройство в любом месте электрической системы.

Выключатель имеет модульную конструкцию, что позволяет легко интегрировать его в любую систему распределения электроэнергии. Устройство работает на переменном и постоянном напряжении 220 В, что делает его совместимым с большинством бытовых и промышленных электроустановок.

В общем, автоматический модульный выключатель 1п D 4А 4.5кА ВА47-29 IEK MVA20-1-004-D - это надежное и качественное решение для защиты вашей электрической системы, которое обеспечит безопасность и стабильность работы ваших электроприборов.

Для создания стабильной электрической цепи необходимо множество различных важных компонентов. Сюда в полной мере можно отнести и автоматический выключатель IEK ВА47-29. Он представляет собой контактный коммутационный аппарат, позволяющий проводить и отключать ток.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: двигатели с большими пусковыми токами (подъемные механизмы, насосы) — выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества:
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
— контакт состояния КС47;
— контакт состояния КСВ47;
— расцепитель минимального напряжения РММ47;
— расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Согласно классификатору Etim автоматический выключатель силовой IEK ВА47-29 обладает широким набором характеристик:
— Номин ток, А 16.
— Количество полюсов 1.
— Номин импульсное выдерживаемое напряжение, кВ 4.
— Характеристика срабатывания — кривая тока D.
— Тип напряжения Перемен./постоян. (AC/DC).
— Номин раб напряжение, В 230.
— Номин напряжение постоян тока — DC, В ≤ 48.
— Тип расцепителя Тепловой, электромагнитный.
— Монтажная глубина — ниши, мм 73,6.
— Макс сечение входящего кабеля, мм² 25.
— Частота, Гц 50.
— Класс токоограничения 3.
— Ширина по количеству модульных расстояний 1.
— Тип подключения Винтовое соединение.
— Степень защиты — IP20.
— Количество защищенных полюсов 1.
— Подходит для защитного выкл двигателя Да.
— Отключающая способность по EN 60898, кА 4,5.
— Возможна дополнит комплектация Да.
— Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5.
— Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5.
— Климатическое исполнение УХЛ4.
— Время срабатывания расцепителя в зоне КЗ tm, с 0,1.
— Наличие теплового расцепителя Да.
— Наличие электромагнитного расцепителя Да.
— Наличие электронного расцепителя Нет.
— Наличие дифференциального расцепителя Нет.
Необходимо качественное устройство, с которым легко активировать и прекращать работу электроцепи? Купите выключатель автоматический IEK ВА47-29.
Выключатели автоматические / электрический автомат / электроавтоматы / автоматические выключатели.

Для создания стабильной электрической цепи необходимо множество различных важных компонентов. Сюда в полной мере можно отнести и автоматический выключатель IEK ВА47-29. Он представляет собой контактный коммутационный аппарат, позволяющий проводить и отключать ток.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: двигатели с большими пусковыми токами (подъемные механизмы, насосы) — выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества:
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
— контакт состояния КС47;
— контакт состояния КСВ47;
— расцепитель минимального напряжения РММ47;
— расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Согласно классификатору Etim автоматический выключатель силовой IEK ВА47-29 обладает широким набором характеристик:
— Номин ток, А 6.
— Количество полюсов 1.
— Номин импульсное выдерживаемое напряжение, кВ 4.
— Характеристика срабатывания — кривая тока D.
— Тип напряжения Перемен./постоян. (AC/DC).
— Номин раб напряжение, В 230.
— Номин напряжение постоян тока — DC, В ≤ 48.
— Тип расцепителя Тепловой, электромагнитный.
— Монтажная глубина — ниши, мм 73,6.
— Макс сечение входящего кабеля, мм² 25.
— Частота, Гц 50.
— Класс токоограничения 3.
— Ширина по количеству модульных расстояний 1.
— Тип подключения Винтовое соединение.
— Степень защиты — IP20.
— Количество защищенных полюсов 1.
— Подходит для защитного выкл двигателя Да.
— Отключающая способность по EN 60898, кА 4,5.
— Возможна дополнит комплектация Да.
— Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5.
— Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5.
— Климатическое исполнение УХЛ4.
— Время срабатывания расцепителя в зоне КЗ tm, с 0,1.
— Наличие теплового расцепителя Да.
— Наличие электромагнитного расцепителя Да.
— Наличие электронного расцепителя Нет.
— Наличие дифференциального расцепителя Нет.
Необходимо качественное устройство, с которым легко активировать и прекращать работу электроцепи? Купите выключатель автоматический IEK ВА47-29.
Выключатели автоматические / электрический автомат / электроавтоматы / автоматические выключатели.

Для создания стабильной электрической цепи необходимо множество различных важных компонентов. Сюда в полной мере можно отнести и автоматический выключатель IEK ВА47-29. Он представляет собой контактный коммутационный аппарат, позволяющий проводить и отключать ток.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: двигатели с большими пусковыми токами (подъемные механизмы, насосы) — выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества:
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
— контакт состояния КС47;
— контакт состояния КСВ47;
— расцепитель минимального напряжения РММ47;
— расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Согласно классификатору Etim автоматический выключатель силовой IEK ВА47-29 обладает широким набором характеристик:
— Номин ток, А 10.
— Количество полюсов 1.
— Номин импульсное выдерживаемое напряжение, кВ 4.
— Характеристика срабатывания — кривая тока D.
— Тип напряжения Перемен./постоян. (AC/DC).
— Номин раб напряжение, В 230.
— Номин напряжение постоян тока — DC, В ≤ 48.
— Тип расцепителя Тепловой, электромагнитный.
— Монтажная глубина — ниши, мм 73,6.
— Макс сечение входящего кабеля, мм² 25.
— Частота, Гц 50.
— Класс токоограничения 3.
— Ширина по количеству модульных расстояний 1.
— Тип подключения Винтовое соединение.
— Степень защиты — IP20.
— Количество защищенных полюсов 1.
— Подходит для защитного выкл двигателя Да.
— Отключающая способность по EN 60898, кА 4,5.
— Возможна дополнит комплектация Да.
— Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5.
— Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5.
— Климатическое исполнение УХЛ4.
— Время срабатывания расцепителя в зоне КЗ tm, с 0,1.
— Наличие теплового расцепителя Да.
— Наличие электромагнитного расцепителя Да.
— Наличие электронного расцепителя Нет.
— Наличие дифференциального расцепителя Нет.
Необходимо качественное устройство, с которым легко активировать и прекращать работу электроцепи? Купите выключатель автоматический IEK ВА47-29.
Выключатели автоматические / электрический автомат / электроавтоматы / автоматические выключатели.

Для создания стабильной электрической цепи необходимо множество различных важных компонентов. Сюда в полной мере можно отнести и автоматический выключатель IEK ВА47-29. Он представляет собой контактный коммутационный аппарат, позволяющий проводить и отключать ток.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: двигатели с небольшими пусковыми токами (компрессор, вентилятор) — двигатели с большими пусковыми токами (подъемные механизмы, насосы) — выключатели с характеристикой D
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества:
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
— контакт состояния КС47;
— контакт состояния КСВ47;
— расцепитель минимального напряжения РММ47;
— расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Согласно классификатору Etim автоматический выключатель силовой IEK ВА47-29 обладает широким набором характеристик:
— Номин ток, А 25.0.
— Количество полюсов 1.
— Номин импульсное выдерживаемое напряжение, кВ 4.
— Характеристика срабатывания — кривая тока D.
— Тип напряжения Перемен./постоян. (AC/DC).
— Номин раб напряжение, В 230.
— Номин напряжение постоян тока — DC, В ≤ 48.
— Тип расцепителя Тепловой, электромагнитный.
— Потери энергии, Вт 4.5.
— Отключающая способность по EN 60898, кА 4,5.
— Ширина по количеству модульных расстояний 1.
— Макс сечение входящего кабеля, мм² 25.
— Класс токоограничения 3.
— Частота, Гц 50.
— Степень защиты — IP IP20.
— Климатическое исполнение УХЛ4.
— Общ количество полюсов 1.
— Монтажная глубина — ниши, мм 73,6.
— Возможна дополнит комплектация Да.
— Тип подключения Винтовое соединение.
— Подходит для защитного выкл двигателя Да.
— Наличие теплового расцепителя Да.
— Наличие электромагнитного расцепителя Да.
— Наличие электронного расцепителя Нет.
— Наличие дифференциального расцепителя Нет.
— Время срабатывания расцепителя в зоне КЗ tm, с 0,1.
— Количество защищенных полюсов 1.
— Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5.
— Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5.
Необходимо качественное устройство, с которым легко активировать и прекращать работу электроцепи? Купите выключатель автоматический IEK ВА47-29.
Выключатели автоматические / электрический автомат / электроавтоматы / автоматические выключатели.

Комплект состоит из 2 шт.

Автоматический однополюсный выключатель IEK ВА47-29 характеристики "D" предназначен для защиты от короткого замыкания и перегрузок электрических цепей, к которым подключаются такие потребители тока, как двигатели с большими пусковыми токами, погрузчики, насосы. Так же используются в качестве подстраховочных выключателей общего порядка, призванных сработать тогда, когда не сработали выключатели в отдельных помещениях. Благодаря особенностями конструкции, автоматы IEK ВА47-29 обладают высочайшей надёжностью и рекомендованы к применению в вводно-распределительных устройствах для жилых и общественных зданий. Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла обеспечиваются за счет пластиковой и металлической антипрогарных пластин. Усовершенствованная дугогасительная система гарантирует увеличенный срок службы и повышенную устойчивость к токам короткого замыкания.

Защелка с двойным фиксированным положением позволяет произвести быстрый монтаж и гарантирует дополнительную надёжность крепления автомата на DIN-рейке. Конструкция устройства обеспечивает возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. Насечки на контактных зажимах уменьшают тепловые потери и увеличивают механическую устойчивость, а благодаря двум дополнительным заклепкам и монолитной лицевой панели достигается увеличенная прочность корпуса в зоне присоединения проводников.

Номинальный ток: 32 А

Количество полюсов: 1

Отключающая способность: 4.5 кА

Характеристика срабатывания: D

Номинальное рабочее напряжение: 230/400 В

Макс сечение входящего кабеля: 25 мм

Тип выключателя: автоматический

Степень защиты: IP20

Тип расцепителя: тепловой, электромагнитный

Сфера применения: бытовое, промышленное

Срок службы: не менее 15 лет

Гарантия: 5 лет

Производство: Россия

Руководство по эксплуатации

Артикул: MVA20-1-032-D

Автоматический однополюсный выключатель IEK ВА47-29 характеристики "D" предназначен для защиты от короткого замыкания и перегрузок электрических цепей, к которым подключаются такие потребители тока, как двигатели с большими пусковыми токами, погрузчики, насосы. Так же используются в качестве подстраховочных выключателей общего порядка, призванных сработать тогда, когда не сработали выключатели в отдельных помещениях. Благодаря особенностями конструкции, автоматы IEK ВА47-29 обладают высочайшей надёжностью и рекомендованы к применению в вводно-распределительных устройствах для жилых и общественных зданий. Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла обеспечиваются за счет пластиковой и металлической антипрогарных пластин. Усовершенствованная дугогасительная система гарантирует увеличенный срок службы и повышенную устойчивость к токам короткого замыкания.

Защелка с двойным фиксированным положением позволяет произвести быстрый монтаж и гарантирует дополнительную надёжность крепления автомата на DIN-рейке. Конструкция устройства обеспечивает возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. Насечки на контактных зажимах уменьшают тепловые потери и увеличивают механическую устойчивость, а благодаря двум дополнительным заклепкам и монолитной лицевой панели достигается увеличенная прочность корпуса в зоне присоединения проводников.

Номинальный ток: 50 А

Количество полюсов: 1

Отключающая способность: 4.5 кА

Характеристика срабатывания: D

Номинальное рабочее напряжение: 230/400 В

Макс сечение входящего кабеля: 25 мм

Тип выключателя: автоматический

Степень защиты: IP20

Тип расцепителя: тепловой, электромагнитный

Сфера применения: бытовое, промышленное

Срок службы: не менее 15 лет

Гарантия: 5 лет

Производство: Россия

Руководство по эксплуатации

Артикул: MVA20-1-050-D

Автоматический однополюсный выключатель IEK ВА47-29 характеристики "D" предназначен для защиты от короткого замыкания и перегрузок электрических цепей, к которым подключаются такие потребители тока, как двигатели с большими пусковыми токами, погрузчики, насосы. Так же используются в качестве подстраховочных выключателей общего порядка, призванных сработать тогда, когда не сработали выключатели в отдельных помещениях. Благодаря особенностями конструкции, автоматы IEK ВА47-29 обладают высочайшей надёжностью и рекомендованы к применению в вводно-распределительных устройствах для жилых и общественных зданий. Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла обеспечиваются за счет пластиковой и металлической антипрогарных пластин. Усовершенствованная дугогасительная система гарантирует увеличенный срок службы и повышенную устойчивость к токам короткого замыкания.

Защелка с двойным фиксированным положением позволяет произвести быстрый монтаж и гарантирует дополнительную надёжность крепления автомата на DIN-рейке. Конструкция устройства обеспечивает возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. Насечки на контактных зажимах уменьшают тепловые потери и увеличивают механическую устойчивость, а благодаря двум дополнительным заклепкам и монолитной лицевой панели достигается увеличенная прочность корпуса в зоне присоединения проводников.

Номинальный ток: 5 А

Количество полюсов: 1

Отключающая способность: 4.5 кА

Характеристика срабатывания: D

Номинальное рабочее напряжение: 230/400 В

Макс сечение входящего кабеля: 25 мм

Тип выключателя: автоматический

Степень защиты: IP20

Тип расцепителя: тепловой, электромагнитный

Сфера применения: бытовое, промышленное

Срок службы: не менее 15 лет

Гарантия: 5 лет

Производство: Россия

Руководство по эксплуатации

Артикул: MVA20-1-005-D
