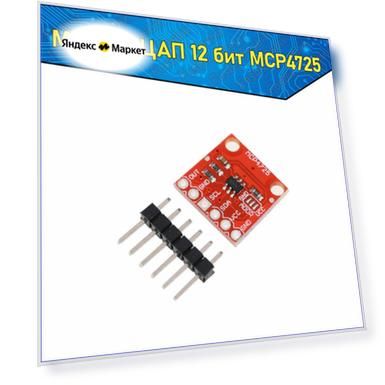

Цифро-аналоговый преобразователь MCP4725 12 бит для Arduino

Модуль 12-и битного ЦАП (DAC) с интерфейсом I2C MCP4725 1 Vout/OUT Аналоговый выход напряжения 2 Vss/GND Земля 3 Vdd/VCC Питание 4 SDA Линия данных (Serial Data) 5 SCL Линия тактирования (Serial CLock) 6 A0/ADDR Выбор адреса

Миниатюрный понижающий DC-DC преобразователь Mini360 Super LM2596.

За счет высокой частоты преобразования, модуль позволяет получить большой для своих размеров ток в нагрузке - 1.8А. Выходное напряжение регулируется подстроечным резистором.

За счет легкости в монтаже на другие платы, компактности и доступности по цене, Mini360 часто используют в готовых устройствах.

Характеристики:
Режим выпрямления: синхронное выпрямление
Входное напряжение: 4,75-23 в
Выход напряжение: 1,0 V-17V
Выходной ток: 3A пик, 1.8A долгое время.
Эффективность преобразования: 96% (высокая)
Частота переключения: 340 кГц
Выходная пульсация: 30 мВ (без нагрузки)
Регулирование нагрузки: ± 0.5%
Регулирование напряжения: ± 2.5%
Рабочая температура: -40 ℃ ~ + 85 ℃
Размер: 17*11*3,8 (мм)

Наш товар находят по запросам: arduino роботы робототехника robot ардуино электроника умный дом набор ардуино электронный конструктор Набор для моделирования Arduino Kit робототехника для детей набор для пайки для ардуино проектов самостоятельная сборка развивающий подарок пайка для начинающих Доска для проектирования тестирование Разработка DIY понижающий преобразователь регулятор напряжения высокое качество синхронное выпрямление, радиодетали

Преобразователь интерфейса LCD в I2C для дисплеев 1602, 2004. С помощью этого модуля , вы сможете реализовать передачу данных с помощью всего двух пинов, а также сэкономить 5 портов ввода/вывода.

Модуль предназначен для управления LCD1602 по шине I2C, что позволит экономить выводы микроконтроллера. Контрастность можно регулировать, вращая синий потенциометр, по часовой стрелке увеличивается, против часовой стрелки уменьшается.

дополнительная информация
• Поддерживается Arduino библиотекой LiquidCrystal_I2C
• Питание: 2.5-5В;
• Поддержка интерфейсов: IIC/I2C/TWI;
• Размер: 41.5 x 19 x 15.3 мм; Вес: 5 гр.
• Световая индикация подачи питания. При использовании LCD-дисплея подключение потребует всего-лишь 2-х проводов для передачи/приёма данных и 2 провода для питания:
• Адрес по умолчанию 0x27
• VCC — 5V
• GND — GND
• SDA — A4
• SCL — A5

Наш товар находят по запросам: arduino роботы робототехника robot ардуино электроника умный дом набор ардуино электронный конструктор Набор для моделирования Arduino Kit робототехника для детей набор для пайки для ардуино проектов самостоятельная сборка развивающий подарок пайка для начинающих проектирование тестирование Разработка DIY IIC/I2C/TWI/SPI порт Последовательный интерфейс для символьного дисплея SPI модуль преобразователя ЖК-модуль ЖК-адаптер. Датчики модули arduino, набор роботы робототехника robot, ардуино uno, nano, mega promini, электроника, умный дом, набор ардуино, электронный конструктор, Набор для моделирования Arduino Kit, робототехника для детей, набор для пайки, для ардуино проектов, самостоятельная сборка, развивающий подарок, пайка для начинающих, вольт ампер. Преобразователь интерфейса LCD в I2C для дисплеев 1602, 2004 & конвертор для ардуино & модуль Arduino, радиодетали

Mini360 (DSN-MINI-360) - миниатюрный понижающий DC-DC преобразователь.
Компактный модуль, понижающий напряжение. Обладает высокой эффективностью (до 96%), широким диапазоном входных и выходных напряжений, высоким выходным током (до 3А в пике). Так же оснащен защитой от перегрева и короткого замыкания. Очень компактный (17*11*3,8 (мм), что позволяет использовать его в самых современных любительских и профессиональных конструкциях.

Входное напряжение: 4.75 - 23 В.
Выходное напряжение: 1 - 17 В (регулируемое).
Выходной ток: долговременный 1 А, с охлаждением 1.8 А, максимальный 3 А.
КПД преобразователя: до 96%.
Уровень пульсации: 30 мВ.
Защита: от перегрева; 160 °C , от короткого замыкания по выходу.
Чип: CXW8509.

Микросхема HX711 производится кампанией «Avia Semiconductors» и представляет собой аналого-цифровой преобразователь (АЦП) с частотой дискретизации 24 бита и встроенным операционным усилителем. Мультиплексор позволяет выбрать один из двух доступных входных каналов. Канал А имеет программируемый выбор усиления, который может быть 64 или 128. Канал B работает с заданным коэффициентом усиления 32.

Встроенный стабилизатор напряжения встроен в микросхему HX711, что позволяет работать без внешнего стабилизатора. Так же, на вход синхронизации может подаваться любой импульсный сигнал от внешнего источника, однако АЦП позволяет работать от встроенного генератора.

Технические характеристики:

► АЦП собран на микросхеме: HX711;

► Разрядность АЦП: 24-бит;

► Коэффициент усиления канала A: 64 или 128;

► Коэффициент усиления канала B: 32;

► Скорость измерений: 10 измерений в секунду (Гц) или 80 измерений в секунду (Гц);

► Напряжение питания: 2.6 – 5.5 В;

► Потребляемый ток: <10 мА;

► Дифференциальное входное напряжение: ±40мВ;

► Размеры: 38 х 21 х 10 мм;

► Вес: 3 г.

Назначение контактов, разъема JP1:

► E+, E- — источник питания;

► A-, A+ — дифференциальный вход канала A;

► B-, B+ — дифференциальный вход канала B.

Назначение контактов, разъема JP2:

► VCC, GND — источник питания;

► DT, SCK — информационные шины.

Контроллер Uno, совместимый с Arduino. Предназначен для быстрого прототипирования устройств на базе микроконтроллера ATmega328. В данном контроллере чип работы с USB заменен на CH340G, что делает его несколько дешевле. Потребуется установка драйвера CH340G на ваш компьютер. В остальном функционал не отличается от Arduino Uno. Модуль содержит встроенный стабилизатор напряжения и программатор. Для программирования используется обычный USB кабель. Для разработки программ доступна официальная среда разработки IDE Arduino и множество других сред программирования.

Характеристики:

• Микроконтроллер: ATmega328;
• Рабочее напряжение: 5В;
• Входное напряжение (рекомендуемое): 7-12В;
• Входное напряжение (предельное): 6-20В;
• Цифровые входы/выходы: 14;
• Выходы ШИМ: 6;
• Входы АЦП: 6;
• Постоянный ток через вход/выход: 40 мА;
• Постоянный ток для вывода 3.3В: 50 мА;
• Флеш-память: 32Кб из которых 0.5 Кб используются для загрузчика;
• ОЗУ: 2Кб;
• EEPROM: 1 Кб;
• Тактовая частота: 16 МГц.

Питание:

Питание на контроллер Arduino Uno R3 может быть подано тремя способами:

• От USB;
• От не стабилизированного источника питания 7-12В;
• От стабилизированного источника питания 5В;

Способ питания модуль определяет автоматически. В качестве не стабилизированного источника питания может быть использован сетевой блок питания с выходным напряжением 7-12В, или батарея на аналогичное напряжение. Для подключения не стабилизированного источника питания модуль имеет специальный разъем (диаметр - 2.1 мм, центральный контакт - положительный). Так же внешнее напряжение можно подключить к пинам модуля GND и Vin. Модуль можно запитать от стабилизированного источника питания, подключив его к контактам GND и 5V. Использовать питание от стабилизированного источника необходимо с особой осторожностью, так как при отклонении питания от 5В или перепутанной полярности модуль может выйти из строя.

Память:

Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 0.5кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.

Входы/выходы:

Модуль суммарно имеет 14 цифровых вводов/выводов и 6 аналоговых вводов (обозначенных как A0. A5). Любой цифровой ввод/вывод может быть настроен как вход или выход. За некоторыми из вводов/выводов закреплены одна или более дополнительных функций.

• Последовательный интерфейс UART: 0(RX) и 1(TX);
• Внешнее прерывание: 2 и 3;
• ШИМ с разрешением 8 бит: 3, 5, 6, 9, 10, 11;
• Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
• Встроенный светодиод: 13;
• Интерфейс I2C: A4 (SDA) и A5 (SCL).

Модуль имеет еще несколько служебных контактов:

• AREF. Опорное напряжение для аналоговых входов;
• Reset. Низкий уровень сигнала на этом входе перезагружает микроконтроллер;
• 3V3. Напряжение 3.3В генерируемое встроенным стабилизатором.

Дизайн платы может отличаться от фото.

Модуль Arduino Uno R3 CH340G является аналогом Arduino UNO R3 и отличается чипом контроллера USB (вместо Atmega16U2 установлен CH340G). По своим техническим параметрам Arduino Uno R3 является идеальной золотой серединой во всей линейке простых контроллеров. На базе Arduino Uno можно легко и быстро собрать прототип своего умного устройства: робот, контроллер умного дома, смарт-игрушка или ЧПУ-станок. В основе Arduino UNO лежит микроконтроллер ATmega328. В данной плате установлен чип CH340G (китайский аналог FTDI). На плате имеется множество протоколов связи: I2C, SPI, UART, 14 цифровых и 6 аналоговых пинов. Встроенный ICSP-разъём позволяет присоединять к UNO различные внешние программаторы. Проекты на Ардуино УНО позволяют своими руками создавать различные устройства, являются хорошим инструментом для начинающих и обучения МК. Характеристики: Микроконтроллер: ATmega328 Разрядность: 8 бит Напряжение питания: 5 В Входное напряжение (рекомендуемое): 7-12 В Входное напряжение (предельное): 6-20 В Цифровые выводы I/0: 14 линий (6 из них - ШИМ) Аналоговые входы: 6 (АЦП) Максимальный ток на выводе I/0: 20 мА (для каждого вывода) Максимальный ток на выводе 3,3V: 50 мА Flash-память: 32 Кб (из них 0.5 Кб используются под загрузчик) SRAM-память: 2 Кб EEPROM-память: 1 Кб Тактовая частота: 16 МГц Длина: 68,6 мм Ширина: 53,4 мм Вес: 25 г

Arduino Uno R3 является флагманом линейки плат от Arduino. Arduino Uno R3 построена на базе микроконтроллера Atmega328P. Arduino Uno - одна из самых распространенных плат линейки Arduino.

Arduino Uno использует микроконтроллер Atmega16u2 в качестве встроенного программатора, также выведены контакты для входа в режим программирования Atmega16u4, что позволяется использовать сразу два микроконтроллера одновременно на одной плате Arduino.

Платформа Arduino Uno может автоматически выбирать тип источника питания.

Для её работы предусмотрены 2 варианта питания:

1. Через USB-полключение.

2. Подключение к внешнему источнику.

Отладочная плата Arduino Uno может работать от двух типов внешних источников:

1. Трансформатор AC/DC.

2. Аккумулятор. Для соединения платформы Arduino Uno с блоком питания используется разъём 2,1 мм с плюсовым центральным элементом. Для соединения с аккумулятором (рекомендуемое напряжение 7-12В) используется разъём питания с выводами Vin и Gnd.

Минимально допустимое напряжение внешнего источника – 6В. Максимальное напряжение – 20В. При минимальных параметрах напряжения (меньше 7В) платформа может работать с перебоями, а напряжение регулируемого вывода 5V будет меньше 5В.

Превышение напряжения свыше 12 В может вызвать перегрев устройства. Флеш-памятьФлеш-память микроконтроллера ATmega328, на базе которого сделана платформа Arduino Uno, имеет ёмкость 32 кБ.

Загрузчик занимает объём памяти 0,5 кБ. SRAM (ОЗУ) потребляет 2 кБ, Регистратор данных EEPROM занимает 1 кБ.

Плата имеет встроенную защиту по тока USB-разъёма.

Платформа Arduino Uno оснащена автоматическим предохранителем, защищающим разъём USB от тока, параметры которого превышают допустимое значение (свыше 500мА). Данное устройство защищает разъём от последствий короткого замыкания. При нормализации параметров тока предохранитель восстанавливает соединение.

В комплект Arduino Uno входит usb кабель.

Разработано в Италии.

Купить Arduino Uno можно на сайте нашего интернет-магазина.
