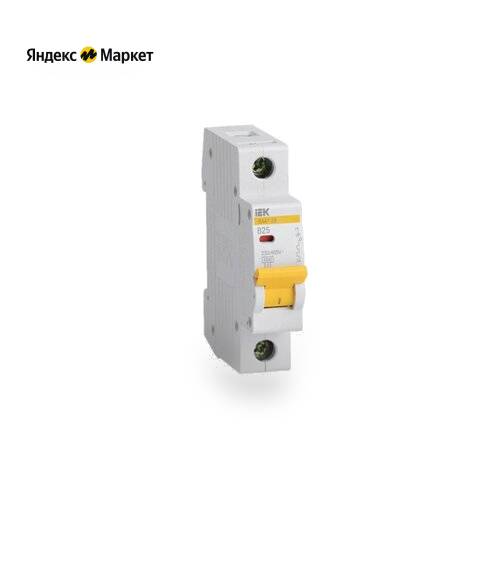

Для создания стабильной электрической цепи необходимо множество различных важных компонентов. Сюда в полной мере можно отнести и автоматический выключатель IEK ВА47-29. Он представляет собой контактный коммутационный аппарат, позволяющий проводить и отключать ток.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: двигатели с небольшими пусковыми токами (компрессор, вентилятор) — выключатели с характеристикой C.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества:
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
— контакт состояния КС47;
— контакт состояния КСВ47;
— расцепитель минимального напряжения РММ47;
— расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Согласно классификатору Etim автоматический выключатель силовой IEK ВА47-29 обладает широким набором характеристик:
— Номин ток, А 20.
— Количество полюсов 2.
— Номин импульсное выдерживаемое напряжение, кВ 4.
— Характеристика срабатывания — кривая тока C.
— Тип напряжения Перемен./постоян. (AC/DC).
— Номин раб напряжение, В 400.
— Номин напряжение постоян тока — DC, В ≤ 48.
— Тип расцепителя Тепловой, электромагнитный.
— Потери энергии, Вт 9.
— Монтажная глубина — ниши, мм 73,6.
— Макс сечение входящего кабеля, мм² 25.
— Частота, Гц 50.
— Класс токоограничения 3.
— Ширина по количеству модульных расстояний 2.
— Тип подключения Винтовое соединение.
— Степень защиты — IP20.
— Количество защищенных полюсов 2.
— Подходит для защитного выкл двигателя Да.
— Отключающая способность по EN 60898, кА 4,5.
— Возможна дополнит комплектация Да.
— Общ количество полюсов 1.
— Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5.
— Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5.
— Климатическое исполнение УХЛ4.
— Время срабатывания расцепителя в зоне КЗ tm, с 0,1.
— Наличие теплового расцепителя Да.
— Наличие электромагнитного расцепителя Да.
— Наличие электронного расцепителя Нет.
— Наличие дифференциального расцепителя Нет.
Необходимо качественное устройство, с которым легко активировать и прекращать работу электроцепи? Купите выключатель автоматический IEK ВА47-29.
