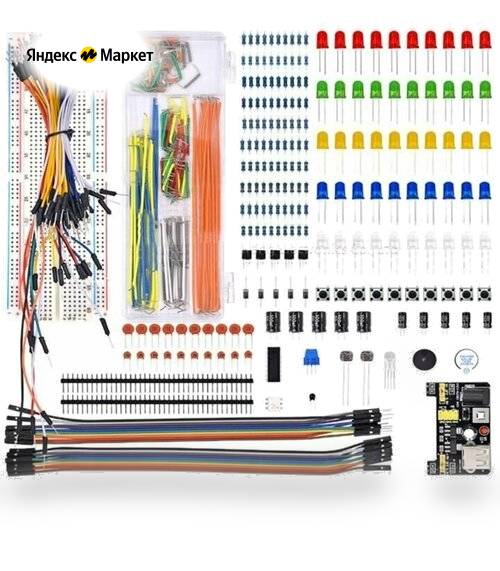

Набор электронных компонентов, модулей для Arduino UNO R3 35 видов

Микроконтроллер Uno R3
Uno R3 - контроллер для быстрого прототипирования устройств на базе микроконтроллера ATmega328 с напряжением питания 5В. Модуль содержит встроенный стабилизатор напряжения и программатор. Для программирования используется обычный USB кабель. Для разработки программ доступна официальная среда разработки IDE Arduino и множество других сред программирования.
Комплектация

Модуль Uno R3;

Характеристики

Микроконтроллер: ATmega328;
Рабочее напряжение: 5В;
Входное напряжение (рекомендуемое): 7-12В;
Входное напряжение (предельное): 6-20В;
Цифровые входы/выходы: 14;
Выходы ШИМ: 6;
Входы АЦП: 6;
Постоянный ток через вход/выход: 40 мА;
Постоянный ток для вывода 3.3В: 50 мА;
Флеш-память: 32Кб из которых 0.5 Кб используются для загрузчика;
ОЗУ: 2Кб;
EEPROM: 1 Кб;
Тактовая частота: 16 МГц.

Питание
Питание на контроллер Uno R3 может быть подано тремя способами:

От USB;
От не стабилизированного источника питания 7-12В;
От стабилизированного источника питания 5В;

Способ питания модуль определяет автоматически. В качестве не стабилизированного источника питания может быть использован сетевой блок питания с выходным напряжением 7-12В, или батарея на аналогичное напряжение. Для подключения не стабилизированного источника питания модуль имеет специальный разъем (диаметр - 2.1 мм, центральный контакт - положительный). Так же внешнее напряжение можно подключить к пинам модуля GND и Vin. Модуль можно запитать от стабилизированного источника питания, подключив его к контактам GND и 5V. Использовать питание от стабилизированного источника необходимо с особой осторожностью, так как при отклонении питания от 5В или перепутанной полярности модуль может выйти из строя.
Память
Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 0.5кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.
Входы/выходы
Модуль суммарно имеет 14 цифровых вводов/выводов и 6 аналоговых вводов (обозначенных как A0. A5). Любой цифровой ввод/вывод может быть настроен как вход или выход. За некоторыми из вводов/выводов закреплены одна или более дополнительных функций.

Последовательный интерфейс UART: 0(RX) и 1(TX);
Внешнее прерывание: 2 и 3;
ШИМ с разрешением 8 бит: 3, 5, 6, 9, 10, 11;
Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
Встроенный светодиод: 13;
Интерфейс I2C: A4 (SDA) и A5 (SCL).

Модуль имеет еще несколько служебных контактов:

AREF. Опорное напряжение для аналоговых входов;
Reset. Низкий уровень сигнала на этом входе перезагружает микроконтроллер;
3V3. Напряжение 3.3В генерируемое встроенным стабилизатором.

Длинна 68,6 мм
Ширина 53,4 мм
Вес 25 г
Скачать Arduino Ide
Прошивка GRBL

Плата разработки Arduino UNO представляет собой плату микроконтроллера с открытым исходным кодом, основанную на микроконтроллере ATmega328P микроконтроллерного типа (MCU), разработанную компанией Arduino.cc и впервые выпущенную в 2010 году.

Плата микроконтроллера оснащена наборами цифровых и аналоговых входов/выходов (I/O), которые могут быть подключены к различным расширительным платам (щитам) и другим схемам.

Плата имеет 14 цифровых входов/выходов (шесть с возможностью ШИМ-выхода), 6 аналоговых входов/выходов и программируется с помощью Arduino IDE (интегрированной среды разработки) через USB-кабель TYPE C. Она может питаться от USB-кабеля или бочкообразного разъема, который принимает напряжение от 7 до 20 вольт, например, прямоугольную 9-вольтовую батарею. Она оснащена тем же микроконтроллером, что и плата Arduino Nano, и теми же разъемами, что и плата Leonardo.

Справочный дизайн оборудования распространяется по лицензии Creative Commons Attribution Share-Alike 2.5 и доступен на веб-сайте Arduino. Также доступны файлы компоновки и производства для некоторых версий оборудования.

Спецификация платы

Ядро ATMEGA328

Максимальная частота 16 МГц

Объем памяти программ (FLASH) 32 Кб (2 Кб занято загрузчиком)

Объем памяти данных (RAM) 2 Кб

EEPROM 1 Кб

Таймеры 3 шт

Интерфейс 1xSerial, 1xI2C, 1xSPI

АЦП 10 бит, 6 аналоговых входных порта

Цыфровые входы/выходы 14

Напряжение питания платы 5В через USB разъем, 7-12 Вольт через бочкообразный разъем

Размеры платы 68 х 53 х 14мм

Контроллер имеет 14 цифровых входов/выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъём USB B, силовой разъём, разъем ICSP и кнопку перезагрузки.

Для питания можно использовать как USB разъем (5В), так и силовой разъем (7В - 12В).

Свойства товара

• Входное напряжение (рекомендуемое): 7-12 В
• Цифровой ввод-вывод: 14 линий (6 из них - ШИМ)
• Аналоговые входы: 6
• Flash-память: 32 кб, 0.5 кб из них используются для загрузчика
• SRAM-память: 2 кб
• EEPROM-память: 1 кб
• Тактовая частота: 16 МГц
• Длина: 68,6 мм
• Ширина: 53,4 мм
• Вес: 25 г

Контроллер Uno, совместимый с Arduino. Предназначен для быстрого прототипирования устройств на базе микроконтроллера ATmega328. В данном контроллере чип работы с USB заменен на CH340G, что делает его несколько дешевле. Потребуется установка драйвера CH340G на ваш компьютер. В остальном функционал не отличается от Arduino Uno. Модуль содержит встроенный стабилизатор напряжения и программатор. Для программирования используется обычный USB кабель. Для разработки программ доступна официальная среда разработки IDE Arduino и множество других сред программирования.

Характеристики:

• Микроконтроллер: ATmega328;
• Рабочее напряжение: 5В;
• Входное напряжение (рекомендуемое): 7-12В;
• Входное напряжение (предельное): 6-20В;
• Цифровые входы/выходы: 14;
• Выходы ШИМ: 6;
• Входы АЦП: 6;
• Постоянный ток через вход/выход: 40 мА;
• Постоянный ток для вывода 3.3В: 50 мА;
• Флеш-память: 32Кб из которых 0.5 Кб используются для загрузчика;
• ОЗУ: 2Кб;
• EEPROM: 1 Кб;
• Тактовая частота: 16 МГц.

Питание:

Питание на контроллер Arduino Uno R3 может быть подано тремя способами:

• От USB;
• От не стабилизированного источника питания 7-12В;
• От стабилизированного источника питания 5В;

Способ питания модуль определяет автоматически. В качестве не стабилизированного источника питания может быть использован сетевой блок питания с выходным напряжением 7-12В, или батарея на аналогичное напряжение. Для подключения не стабилизированного источника питания модуль имеет специальный разъем (диаметр - 2.1 мм, центральный контакт - положительный). Так же внешнее напряжение можно подключить к пинам модуля GND и Vin. Модуль можно запитать от стабилизированного источника питания, подключив его к контактам GND и 5V. Использовать питание от стабилизированного источника необходимо с особой осторожностью, так как при отклонении питания от 5В или перепутанной полярности модуль может выйти из строя.

Память:

Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 0.5кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.

Входы/выходы:

Модуль суммарно имеет 14 цифровых вводов/выводов и 6 аналоговых вводов (обозначенных как A0. A5). Любой цифровой ввод/вывод может быть настроен как вход или выход. За некоторыми из вводов/выводов закреплены одна или более дополнительных функций.

• Последовательный интерфейс UART: 0(RX) и 1(TX);
• Внешнее прерывание: 2 и 3;
• ШИМ с разрешением 8 бит: 3, 5, 6, 9, 10, 11;
• Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
• Встроенный светодиод: 13;
• Интерфейс I2C: A4 (SDA) и A5 (SCL).

Модуль имеет еще несколько служебных контактов:

• AREF. Опорное напряжение для аналоговых входов;
• Reset. Низкий уровень сигнала на этом входе перезагружает микроконтроллер;
• 3V3. Напряжение 3.3В генерируемое встроенным стабилизатором.

Дизайн платы может отличаться от фото.

Пластиковый корпус с возможностью установки внутрь платы Arduino UNO/Mega 2560, двухстрочного ЖК-дисплея типа 1602 и вентилятора охлаждения. Внутренний объём достаточен для комфортного расположения соединительной проводки и каких-либо небольших компонентов (например датчика температуры, макетной платы и т. д.). Для крепления основных компонентов используется крепеж обеспечивающий многоразовое снятие-установку.

Данная модель выполнена из серого пластика, в крышке используется прозрачный поликарбонат

Пластиковый корпус с возможностью установки внутрь платы Arduino UNO/Mega 2560, двухстрочного ЖК-дисплея типа 1602, 5-кнопочной клавиатуры и вентилятора охлаждения. Комплектация включает 2-строчный дисплей 1602. Внутренний объём достаточен для комфортного расположения соединительной проводки и каких-либо небольших компонентов (например датчика температуры, макетной платы и т. д.). Для крепления основных компонентов используется крепеж обеспечивающий многоразовое снятие-установку.

Пластиковый корпус с возможностью установки внутрь платы Arduino UNO/Mega 2560, двухстрочного ЖК-дисплея типа 1602, 5-кнопочной клавиатуры, энкодера/резистора и вентилятора охлаждения. Предназначен для настольной установки. Внутренний объём достаточен для комфортного расположения соединительной проводки и каких-либо небольших компонентов (например датчика температуры, макетной платы и т. д.). Для крепления основных компонентов используется крепеж обеспечивающий многоразовое снятие-установку.

Пластиковый корпус с возможностью установки внутрь платы Arduino UNO/Mega 2560, двухстрочного ЖК-дисплея типа 1602, 5-кнопочной клавиатуры и вентилятора охлаждения. Внутренний объём достаточен для комфортного расположения соединительной проводки и каких-либо небольших компонентов (например датчика температуры, макетной платы и т. д.). Для крепления основных компонентов используется крепеж обеспечивающий многоразовое снятие-установку, по бокам корпуса выполнены отверстия для выхода проводов. Для контрольных ламп предусмотрено два окна. В комплекте так же заглушки, кнопки под клавиатуру.

Arduino UNO R4 Minima представляет собой микроконтроллерную плату семейства Arduino UNO с 32-разрядным микроконтроллером RA4M1 от Renesas (Arm Cortex-M4).
Эта модель быстрее своего предшественника, Uno R3, и предлагает увеличенную память и дополнительные встроенные функции.

Микроконтроллер UNO R4 имеет:
14 цифровых и 6 аналоговых вводов-выводов;
Тактовую частоту в 48 МГц;
32 килобайта SRAM;
256 килобайт флэш-памяти;
8 килобайт EEPROM;
ЦАП для работы со звуком;
RTC (Real-Time Clock) для точного измерения времени;
HID (Human Interface Device) для имитации клавиатуры и мыши.

Технические характеристики:
Напряжение питания: 5 В / 6.24 В;
Рабочее напряжение цепи: DC 5,5 В;
Входное напряжение (Vin): DC 6.24 В;
Постоянный ток на контакт ввода-вывода; 8,2 мА;
Вид архитектуры: Cortex M4;
Микроконтроллер: R7FA4M1AB3CFM - Renesas RA4M1 (Arm® Cortex®-M4);
Объём памяти SRAM (Static Random Access Memory): 32 кБ;
Объём памяти EEPROM: 8 кБ;
Объём Flash-памяти: 256 кБ;

Интерфейсы: CAN, GPIO, I2C, PWM, SPI, UART;
USB: USB-C® (с поддержкой HID);
UART (D0, D1);
I2C (SCL, SDA);
SPI;
CAN;

Тактовая частота: 48 МГц;
Real Time Clock (RTC);
Цифровые контакты ввода/вывода: D0-D13 (14 штук);
Аналоговые входные контакты: A0-A5 (6 штук);
Цифро-аналоговый преобразователь, ЦАП (DAC) 1 (12-бит);
Аналого-цифровой преобразователь, ЦАП (ADC) 14-бит;
ШИМ-контакты (PWM), D3, D5, D6, D9, D10, D11 (6 штук);
АЦП: 6 выводов;
ЦАП: 1 вывод (12 бит);
Размеры: ~69x54 мм.

Для удобства освоения данной платы есть специальная книга (цифры - это код товара на Яндекс-Маркете) - 102979266477
