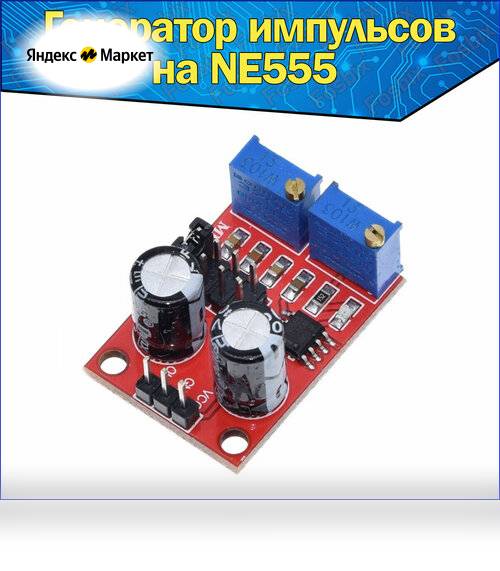

Регулируемый генератор (модуль) прямоугольных импульсов на таймере NE555

Модуль регулируемого генератора прямоугольных импульсов на чипе NE555, 1Hz - 200kHz.
Красный светодиод подключен на выход генератора и мигает при малой выходной частоте. Триммерами регулируется длительность паузы импульса, и период следования импульса.

Характеристики:

• Входное напряжение: 5В-15В DC.
• Потребляемый ток: до 100мА.
• Выходная амплитуда: 4.2В - 11.4В (зависит от напряжения питания).
• Если напряжение питания 5 , выходной ток не больше 15мА ; если напряжение питания - 12В, выходной ток не больше 35мА.

Режимы работы (выставляются перемычками)

• LF: 1Hz ~ 50Hz
• IF: 50Hz ~ 1kHz
• High-frequency: 1KHz ~ 10kHz
• HF: 10kHz ~ 200kHz

Модуль генерации высоковольтного напряжения 400 кВ. Красный провод – питание, зеленый земля. Может быть использован для создания электрической дуги 10-20мм.
Входное напряжение: от 3 до 6 В
Входной ток: 2 А
Выходное напряжение: до 400000 В
Если у Вас возникают вопросы по работе, если вам кажется, что у вас брак, не торопитесь писать негативный отзыв, напишите нам! МЫ СДЕЛАЕМ ВСЁ, чтобы устранить проблему!

Миниатюрный интегральный цифровой таймер C005 — прекрасная альтернатива таймерам на микросхемах типа NE555 и аналогов. Размеры платы около 12 х 12 мм. Минимум навесных деталей. Широчайший диапазон времени вырабатываемого импульса — от 2 сек. (при замкнутом Rt (Rг)) до порядка 1000 часов (при Rt (Rг) = 22 МОм и замкнутых перемычках P1 (П1) и P2 (П2)). Модуль представляет собой задающий RC-генератор с каскадом делителей. Частота генератора задается изменением сопротивления Rt (Rг) и может быть установлена от примерно 1 кГц до нескольких МГц.

В режиме «ожидания» на выходе таймера высокий уровень (логическая единица). В режиме «отсчета времени» на выходе Out таймера низкий уровень (логический ноль). Запуск таймера происходит по нисходящему фронту (спаду) импульса низкого уровня (логического нуля), и в дальнейшем, в режиме «отсчета времени», таймер на изменения логического уровня на входе Trig не реагирует, повторный запуск возможен только по окончанию цикла. Окончанием цикла «отсчета времени» является восходящий фронт (нарастание) импульса высокого уровня (логическая единица) на выходе Out устройства.

Перемычками P1 (П1) и P2 (П2) можно задавать коэффициент деления частоты встроенного генератора, он же по сути является и коэффициентом выдержки времени. Перемычки следует рассматривать как двухразрядное двоичное число, у которого P1 (П1) – это нулевой разряд, а P2 (П2) – соответственно первый (0 – перемычка отсутствует, 1 – перемычка установлена). Различные комбинации двух двоичных разрядов эквивалентны четырем десятичным цифрам от 0 до 3, которые при подстановке в формулу К = 8^N дают коэффициент, на который и следует умножать время выдержки. Здесь К – коэффициент выдержки времени, а N – двоичный код перемычек P1 (П1) и P2 (П2), соответствующий десятичным значениям: 00 = 0; 01 = 1; 10 = 2; 11 = 3. В итоге, перемычками возможно выставить коэффициенты выдержки времени 1, 8, 64, 512.

Таймер не имеет встроенного стабилизатора напряжения и частота генератора заметно меняется при изменении напряжения питания.

Характеристики:

• Напряжение питания: от 2 В до 5 В;
• Максимальный выходной ток: 30 мА по низкому уровню и 5 мА по высокому;
• Потребляемый ток: в ждущем режиме ~ 1 мкА, при работе ~ 100 мкА.

Rt Время выдержки, с (Vcc = 3 В) Время выдержки, с (Vcc = 4.5 В)
10K 5.8 4.8
20K 8.9 8
30K 12.1 11.4
51K 19.2 18
75K 26.5 25
100K 34 32
150K 49 46
200K 65 60
240K 78 74
300K 96 92
390K 123 119
510K 155 150
560K 175 168
620K 199 187
750K 230 222
820K 255 246
1M 330 291
1.5M 383 432
2M 598 568
3M 762 762
4.7M 1425 1165
5.1M 1631 1331
10M 2921 2621
15M 4394 3813
20M 5160 4660
22M 7052 6452

С помощью программируемого таймера вы сможете периодически включать вентиляцию, отопление, освещение, насосы и другие устройства, работающие от постоянного тока и переменного напряжения. Максимальный ток переключения реле составляет 10А, но для повышения надежности и срока службы реле рекомендуется ограничить ток переключения до 5А, что соответствует мощности 1100Вт при напряжении питания 220В.

Вы сможете настроить срабатывание таймера от внешнего сигнала, что позволит вам гибко управлять устройствами в соответствии с вашими потребностями.

Устройство оснащено светодиодным индикатором, который отображает отчет о текущем времени, режиме работы и настройках.

Программирование таймера

Таймер имеет несколько режимов работы и может работать в одном из выбранных режимов. Для смены режима нужно зажать кнопку SET на 1 секунду и отпустить. С помощью кнопок вверх (вверху) и вниз (внизу) выбирается нужный режим и выбор подтверждается кратким нажатием на кнопку SET Список режимов и их назначение описаны ниже:


P1.1 Реле по умолчание разомкнуто, при подаче логической единицы (от 3V до 24V) на вход Trigger реле сразу же замыкается и начинается отсчет времени установленного в параметре OP, после окончания отсчета реле выключается.


P1.2 Реле по умолчанию выключено, при подаче сигнала на вход Trigger реле замыкается и начинается отсчет указанный в параметре OP, после окончания отсчета, реле отключается как и в режиме P1.1, но до того как время истекло можно начать отсчет времени сначала, снова подав сигнал на вход Trigger.


P1.3 Реле по умолчанию выключено, после подачи питания на вход Trigger включается реле и начинается отсчет времени указанного в параметре OP. После отсчета времени реле выключится. Подав сигнал на вход Trigger можно прервать таймер и разомкнуть реле до завершения отсчета.
 P2 Реле срабатывает при подаче сигнала на вход Trigger, отрабатывает один раз и ждет следующей подачи сигнала. При подаче сигнала таймер сначала отсчитывает время, выставленное для разомкнутого состояния CL, и после истечении этого времени замыкает реле на время, выставленное для замкнутого состояния OP. После чего опять размыкает реле и ждет следующей подачи сигнала на Trigger. Настройка количества повторений здесь недоступна.

P3.1 Данный режим аналогичен режиму P2 за исключением того, что при подаче логической единицы на вход Trigger реле переходит сразу в замкнутое состояние, а не разомкнутое, так же в этом режиме можно указать количество повторений LOP. Если после включения таймера подать повторно сигнал на вход Trigger до завершения всех циклов, то этот сигнал остановит работу таймера, реле отключится, и отсчет циклов завершится.


P3.2 Реле срабатывает сразу после подачи питания на таймер, при этом реле сразу переходит в замкнутое состояние, отсчитывается время, указанное для замкнутого режима OP, после этого реле размыкается и начинается отсчет времени, указанного для разомкнутого режима CL. Всё это повторяется указанное в параметре LOP количество раз, если указана бесконечность ( — ), то реле будет повторять эти действия бесконечно.


P4 - реле по умолчанию отключено, при подаче сигнала на вход Trigger реле замыкается. Реле остается замкнутым пока на входе Trigger присутствует сигнал, как только подача сигнала на вход Trigger прекращается, таймер отсчитывает время, выставленное в OP, после чего реле отключается.

Сразу после подключения питания к реле на индикаторе отображается текущий режим работы. После выбора кнопкой SET нужного режима, таймер автоматически переключается на настройки времени срабатывания реле.

В этих настройках мы можем задать три параметра:

OP - Время нахождения реле в замкнутом состоянии

CL - Время нахождения реле в разомкнутом состоянии

LOP - Количество повторений (циклов) включения/выключения реле

Чтобы задать значение каждого из параметров, нужно выбрать один из них нажатием кнопки SET, после чего параметр отобразится и мигнет 3 раза. После этого можно задавать его значение. Если нужен другой параметр – нажмите на кнопку SET еще раз, иными словами кнопка SET листает 3 этих параметра. После выбора нужного параметра, отобразятся три цифры, показывающих значение параметра. Установить нужное значение параметра можно как описано ниже.

Параметр OP (замкнутое состояние): Определяет время, в течение которого реле будет замкнуто. Параметр CL (разомкнутое состояние): Определяет время, в течение которого реле будет разомкнуто. Параметр LOP (количество повторений): Задает количество повторений циклов от 1 до 999 или неограниченное количество повторений (путем установки значения --- (3 тире)).

Временные значения параметров можно задать в десятых долях секунды, в секундах или минутах.

Единица измерения временного параметра зависит от положения точки разрядности на индикаторе:

XXX. - время устанавливается в секундах (1-999).

XX. X - время устанавливается в 0.1 секундах (десятые доли секунды - 0.1-99.9 секунды)

X. X. X. - время устанавливается в минутах (1-999).

Изменение положения точек осуществляется путем кратковременного нажатия кнопки STOP. Изменение числового значения параметра осуществляется при помощи кнопок UP и DOWN. Сохранение установленного значения параметра осуществляется путем длительного (2-3 сек) нажатия кнопки SET.

После отпускания кнопки SET на индикаторе 3 раза мигнет выбранный режим работы таймера.
