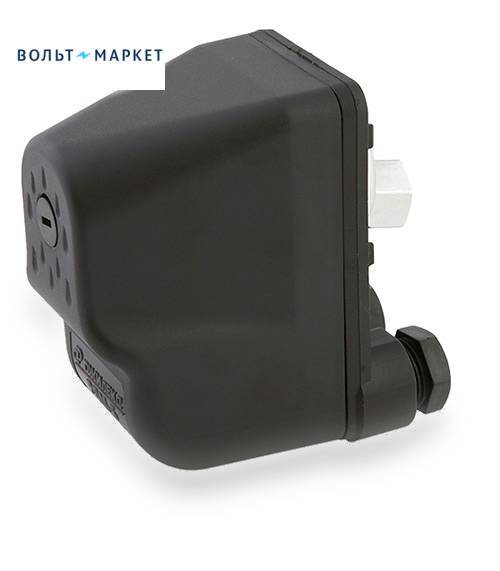

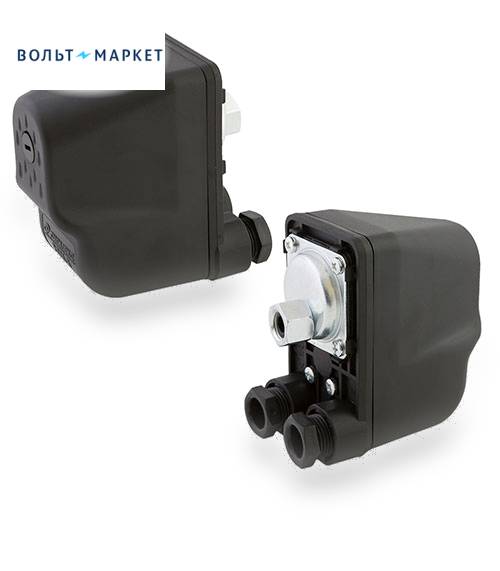

Реле давления РДМ 5 Джилекс предназначено для обеспечения автоматического режима работы электронасоса, который разработан для перекачивания воды. Применяется в системах водоснабжения совместно с мембранным баком. Устройство и принцип действия Конструктивно реле давления Джилекс (9002) состоит из следующих элементов: изготовленный из латуни корпус, имеющий штуцеры для подсоединения к водопроводной линии, пружинные клапаны, электрореле. Все элементы реле автоматики Джилекс находятся под пластиковой крышкой. Срабатывает реле Джилекс по давлению жидкости. Когда кран открывается, вода поступает в водопровод под напором из гидробака. Когда на манометре стрелка опускается до значения установленного нижнего предела, реле давления насосной станции Джамбо запускает прибор. После закрытия крана он продолжает работать до тех пор, пока давление в системе не достигнет установленного верхнего предела, а затем реле давления Джилекс отключает прибор. На заводе уровень нижнего предела установлен на отметке 1,4 бар, а верхнего – 2,8 бар. Это значит что, установив устройство с заводскими параметрами, станция будет включаться, при первом показателе, а отключаться когда он станет равен второму. Если при таких установках пользоваться водой не комфортно, то следует отрегулировать реле давления воды для насоса Джилекс. Настройка Регулировка выполняется после окончания монтажа всего водопровода дома и подсоединения реле давления Джамбо к элетросети. Все соединения трубопроводов проверяются на наличие протечек путем испытаний, чтобы они впоследствии не препятствовали процессу наладки. В результате плохой герметизации стыков будет происходить потеря напора до или после электронасоса, что повлияет на правильную работу реле давления воды Джилекс. Перед началом настройки реле воды Джилекс определяется требуемая величина напора. Подача должна осуществляться во все точки водоразбора, которые могут располагаться на разных этажах. Для этого нужно создать необходимое давление в гидробаке. Воздух в баке должен давить на мембрану с такой силой, чтобы вся находящаяся в ней вода поднималась на требуемую высоту, преодолевая все имеющиеся сопротивления. Обычно, в домашних условиях этот параметр определяется опытным путём. Примерный расчет выполняется следующим образом: 1 м высоты подъема это все равно что 10 м горизонтального участка, что соответствует 0,1 бар. Расчеты ведутся по самой дальней линии трубопровода. Проведя примерные расчеты нужно заполнить воздушную камеру гидробака воздухом. Для этого с ниппеля, который располагается в торце бака, скручивается пластмассовый колпачок, и при помощи автомобильного насоса закачивается внутрь емкости воздух до расчетного значения, которое контролируется манометром. Либо, давление воздуха в баке принимают равным 0,9 от давления выключения насоса станции. Теперь можно приступать к подстройке реле РДМ 5 Джилекс. Осуществляется это в следующей последовательности: Устройство отключается от питающей сети и через кран расположенный ниже других выполняется слив системы. Отверткой откручивается крепежный винт и снимается крышка с реле насоса Джамбо. Под ней располагается две пружины с гайками. Большая предназначена для установки верхнего предела, а маленькая – перепада давления путем изменения уровня нижнего предела. Если необходимо повысить давление отключения, то закручивается гайку на большой пружине, а если понизить, она откручивается. Далее устанавливается нижняя граница, при достижении которой агрегат начнет работать. Ее значение должно быть на 0,2 бар больше, чем закачанное в гидроаккумуляторе. Затем оборудование подключается к электросети, система начнет наполняться. Фиксируются показания манометра, при которых произошло отключение прибора. Потом открывается кран, расположенный выше других, а в случае нахождения их на одном уровне наиболее удаленный от насосной станции. Когда стрелка манометра остановится на определенном делении, агрегат запустится. Снова записываются показатели. В это время, нужно определить устраивает ли Вас напор. Если он слабый, то подкручивается гайка на большой пружине и наоборот. Перед этим обязательно отключается питание. Затем процедура повторяется до тех пор, пока не будут выставлены на Джилекс Джамбо реле требуемые параметры. В итоге отладки реле давления для насоса Джилекс РДМ 5 дельта верхнего и нижнего предела не может быть меньше 1 бар. Наилучшим считается диапазон 1,2 – 1,6 бар, тогда не будет происходить слишком частого включения оборудования. При настройке реле давления насоса Джилекс следует знать, какое максимальное давление может создать электронасос. Эта информация позволит избежать его превышения в процессе регулировки. Иначе от излишней нагрузки агрегат может сгореть. Применяется в насосах и насосных станциях: Джамбо 50/28 Ч-14, Джамбо 50/28 Ч-18, Джамбо 50/28 Ч-24, Джамбо 60/35 Н-24, Джамбо 60/35 П-24, Джамбо 60/35 Ч-24, Джамбо 70/50 Н-24, Джамбо 70/50 Н-24 Н, Джамбо 70/50 Н-50, Джамбо 70/50 Н-50 ДОМ, Джамбо 70/50 Н-50 Н, Джамбо 70/50 Н-50 Н ДОМ, Джамбо 70/50 П-24, Джамбо 70/50 П-50, Джамбо 70/50 Ч-24.
