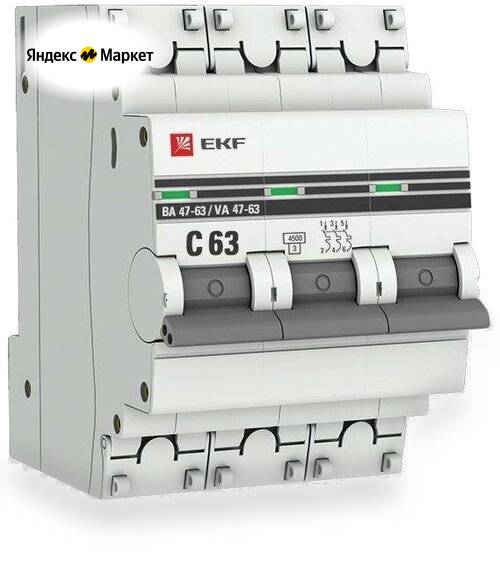

Выключатель автоматический модульный 3п C 63А 4.5кА ВА 47-63 PROxima EKF mcb4763-3-63C-pro

модульный 3п D 50А 4.5кА ВА 47-63 PROxima

модульный 4п C 40А 4.5кА ВА 47-63 PROxima

Автоматический выключатель EKF PROXIMA ВА 47-63N с типом расцепления C и номинальным током 63А представляет собой неотъемлемую часть электроустановки, обеспечивающую защиту цепей от перегрузок и коротких замыканий в жилых, коммерческих и промышленных объектах. Этот трехфазный трехполюсный устройство, способное выдерживать номинальную отключающую способность до 4,5 кА, является важным элементом для гарантирования безопасности и надежности электрических сетей.
Среди ключевых задач, которые решает автоматический выключатель EKF PROXIMA ВА 47-63N, - защита электрических сетей и подключенного оборудования от повреждений, вызванных излишне высокими токами. Это устройство предотвращает возникновение пожаров и других аварийных ситуаций за счет своевременного отключения электроэнергии при обнаружении превышения допустимых нагрузок, удовлетворяя потребности в безопасности и надежности электроснабжения.
Технические характеристики данной модели включают номинальное напряжение в 400 В, что соответствует стандартам для трехфазных сетей. Автомат 63А трехполюсный 3P обладает шириной в три стандартных модуля, что делает его удобным для монтажа в электрощитах. Максимальное сечение подключаемого провода составляет до 25 мм², что позволяет использовать его с широким спектром проводников. Корпус изделия изготовлен из высококачественного пластика, устойчивого к горению, с металлическими элементами, что обеспечивает долговечность и надежность.
Уникальные преимущества этой модели включают запатентованную встроенную опломбировку клемм, которая исключает возможность несанкционированного доступа к проводникам и повышает уровень безопасности. Монолитная лицевая панель и индикаторное окно состояния контактов с защитной пластиковой крышкой облегчают визуальный контроль состояния устройства. Увеличенный момент затяжки клемм в 3 Н⋅м и увеличенная твердость винтов затяжки обеспечивают надежное и прочное соединение. Теплоотводящий канал в корпусе устройства предотвращает перегрев и способствует долговременной работе выключателя. Для жесткости корпус усилен 6 заклепками, а 11 пластин в дугогасительной камере гарантируют эффективное тушение дуги. Возможность подключения как алюминиевым, так и медным проводником, а также использование шин PIN и FORK для подключения сверху или снизу делает этот автомат чрезвычайно универсальным. Комплектуется полным набором аксессуаров для расширения функционала, что делает его выгодным выбором для любой электроустановки. На выключатель предоставляется 7-летняя гарантия, подтверждающая высокий уровень доверия производителя к качеству своей продукции.

Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima являются механическими коммутационными аппаратами и соответствуют ГОСТ Р50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.
N - Номинальное импульсное выдерживаемое напряжение Uimp: 4
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*): 2.6
Глубина установочная (встраив.): 41
Количество защищенных полюсов: 1
Модульная ширина (общ. кол-во модульных расстояний): 1
Номин. (расчетное) напряжение: 230
Номин. напряжение изоляции Ui: 660
Номин. отключающая способность по EN 60898: 4.5
Номин. ток: 3
Общ. количество полюсов: 1
Одновременное отключение нейтрали (N): Нет
Подходит для скрытого монтажа (заподлицо): Нет
Поперечн. сечение подключ. многопроволочного (гибкого) провода: 16
Поперечн. сечение подключ. однопроволочного (жесткого) провода: 25
Рабочая температура окружающей среды: 50
Степень загрязнения: 2
Степень защиты (IP): IP20
Тип напряжения : Переменный ток (AC)
Характеристика срабатывания (кривая тока): C
Частота: 50
Частота: 50

Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima являются механическими коммутационными аппаратами и соответствуют ГОСТ Р50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.

Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima применяются в административных, промышленных и жилых сооружениях:
проведение тока в нормальном режиме;
оперативное управление участками электрических цепей;
защита от токов перегрузки и короткого замыкания;
в качестве основного элемента системы конечного распределения.
Преимущества:
Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой
Двухпозиционный зажим на DIN-рейку
Индикаторное окно состояния контактов
Повышенная жесткость корпуса
Автоматическая доводка рукоятки управления
Углубления на корпусе для охлаждения аппарата
Момент затяжки и глубина зачистки провода на корпусе
Монолитная лицевая панель
Клеммы с насечками для надежного соединения с проводниками
Панели для пломбировки клемм
Увеличенная твердость винтов

Автоматические выключатели ВА 47-63N 6 кА EKF PROxima являются обновлённой платформой успешно зарекомендовавших себя на рынке линейки автоматических выключателей ВА 47-63 6 кА EKF PROxima. Автоматические выключатели являются механическими коммутационными аппаратами и соответствуют ГОСТ IEC 60898-1. Особенностью данной серии является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для обеспечения его максимальной жесткости. Выключатели оборудованы удобной рукояткой управления, обеспечивающей надежное оперирование аппаратами. На лицевой панели автоматических выключателей имеется цветовой индикатор реального состояния контактов. Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.

• Назначение Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания. • Область применения Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения. • Принцип действия Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным. • Дополнительные принадлежности ИЛИ аксессуары В стандартною комплектацию входит само изделие
