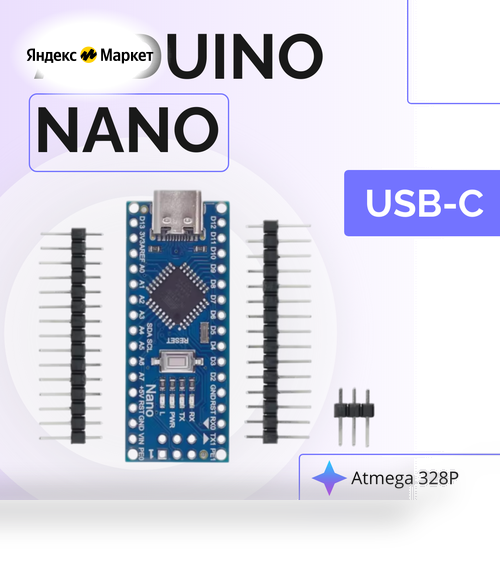

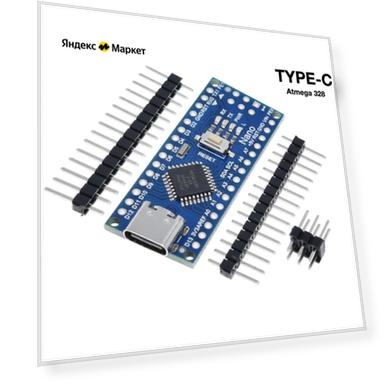

Плата Nano v3, произведена в Китае. Выполнена на базе микроконтроллера ATmega328p с тактовой частотой 16 МГц, обладает памятью 32 кБ и имеет 20 цифровых входов/выходов, из которых 6 ШИМ выходов и 8 аналоговых входов. Имеется встроенная защита USB входа по току (порог срабатывания 500 мА). Отсутствует гнездо для внешнего питания. Размер платы составляет 4.5 х 1.8 см. Разъем Mini-USB выступает на несколько миллиметров за границы платы. На плате не предусмотрены места для крепления на шурупы или винты. Расстояние между контактами составляет 2.54 мм. Для программирования и связи с компьютером Вам понадобится USB кабель. Плата оснащена 32 кБ flash-памяти, 2 кБ из которых отведено под загрузчик (bootloader). Он позволяет прошивать Nano V3.0 из IDE через USB. Эта память предназначена для хранения программы (скетча) и сопутствующих статичных ресурсов. Также имеется 2 кБ SRAM-памяти (очищается при обесточивании) для хранения временных данных, таких как переменные используемой программы (скетча) и 1 кБ EEPROM памяти для долговременного хранения данных. Плата поддерживает последовательный (Serial UART TTL) протокол [по умолчанию, через контакты 0(RX) и 1(TX)]. Соединение с компьютером устанавливается посредством интерфейсного микроконтроллера CH340G, который является конвертером USB — TTL. Плата обнаруживается компьютером как виртуальный COM порт. С помощью плат расширения (шилдов) становится возможной организация других способов связи, таких как Ethernet, Bluetooth, Wi-Fi. Цифровые входы/выходы: D0–13; А0-А5 (D14-19 соответственно). Логический уровень 5 В, максимальный ток контакта 40 мА. Также каждый контакт имеет встроенный, отключённый по умолчанию, подтягивающий резистор на 50 кОм; ШИМ (PWM): D3, D5, D6, D9, D10, D12. Разрешение 8 бит (256 уровней); АЦП (ADC): A0–A7. Разрешение 10 бит (1024 уровня). По умолчанию, опорное напряжение 5 В; изменяется с помощью контакта AREF; I²C: А4(SDA), А5(SCL); SPI: D10(СS), D11(MISO), D12(MOSI), D13(SCLK). Линии SPI также выведены на 6-контактный ICSP-разъём для внутрисхемного программирования микроконтроллера ATmega328p; UART : 0(RX), 1(TX). Эти контакты соединены с соответствующими выводами микроконтроллера CH340G. Имеется светодиодная индикация обмена данными; Внешнее прерывание: D2, D3. Контакт D13 подключен к встроенному на плату светодиоду L. На плате имеется вход Reset для сброса микроконтроллера ATmega328p, активный уровень — низкий (Low). Рекомендуемый диапазон питающего напряжения 7-12 В. Плата может работать при напряжении питания от 6 до 15 В. Однако, при напряжении менее 7 В работа может быть неустойчивой вследствие падения напряжения на внутреннем стабилизаторе, а напряжение более 12 В может привести к перегреву и повреждению.
