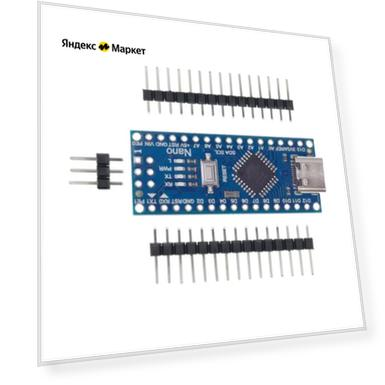

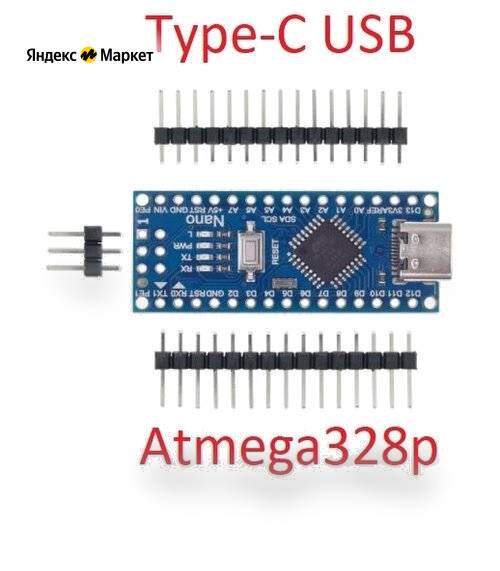

Arduino-совместимая плата Nano V3 с Type-C

Arduino Nano V3.0 с чипом ATmega328P и обновленным CH340G – удобный и компактный контроллер для электроники и DIY-проектов.

Эта версия полностью совместима с классическим Arduino Nano, но имеет несколько улучшений. Вместо старого интерфейса Mini-USB здесь используется современный разъем Type-C, который удобнее и надежнее. Встроенный чип CH340G заменяет FT232RL, обеспечивая стабильное соединение и быструю передачу данных.

Контроллер работает на проверенном микроконтроллере ATmega328P, что делает его идеальным выбором для автоматизации, робототехники, умного дома и прототипирования. Подключается к Arduino IDE без сложной настройки, поддерживает работу с датчиками, модулями и сервоприводами.

Основные характеристики: ✔ Процессор: ATmega328P (оригинальный чип) ✔ Интерфейс подключения: USB Type-C ✔ Чип USB-UART: CH340G (стабильный, без сложных драйверов) ✔ Питание: 5В от USB или 6-12В от внешнего источника ✔ Порты: 14 цифровых (6 с ШИМ), 8 аналоговых входов ✔ Совместимость: Arduino IDE, PlatformIO, Mini Core

Этот Nano V3.0 – отличное решение для разработчиков, инженеров, студентов и любителей электроники. Прост в использовании, компактен и идеально подходит для небольших проектов. В комплекте идет USB Type-C кабель, так что можно сразу подключить и начать программировать!

Контроллер NANO совместимый с Arduino Nano CH340 не распаяный Type-C Электронный модуль

Arduino NANO представляет собой самый компактный микроконтроллер из семейства Ардуино, использующий чип ATmega328. Эта плата легко интегрируется в сложные схемы, обеспечивая высокие рабочие характеристики при минимальных габаритах. Размеры контроллера составляют 1.85 см x 4.2 см. Плата оборудована 14 цифровыми и 8 аналоговыми входами, а передача данных осуществляется через интерфейсы UART, I2C и SPI. Для синхронизации с компьютером предусмотрен разъем под мини-USB кабель.

Основные характеристики Arduino NANO:

• Чип: Atmel ATmega328
• Рабочее напряжение (логический уровень): 5 В
• Входное напряжение (рекомендуемое): 7-12 В
• Входное напряжение (предельное): 6-20 В
• Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
• Аналоговые входы: 8
• Постоянный ток через вход/выход: 40 мА
• Флеш-память: 32 Кб (ATmega328), из которых 2 Кб используются для загрузчика
• ОЗУ: 2 Кб (ATmega328)
• EEPROM: 1 Кб (ATmega328)
• Тактовая частота: 16 МГц
• Размеры: 1.85 см x 4.2 см.

Arduino-совместимая плата на базе ATmega328. Функционально похожа на плату Arduino Uno, но отличается меньшим размером, отсутствием гнезда внешнего питания и применяется разъем USB Type-C. На базе микросхемы CH340G

Тактовая частота: 16 МГц
Тип разъема USB: Type-C
Размеры 1.85 см x 4.2 см

Комплектация
- Arduino NANO - 1 шт.
- USB кабель приобретается отдельно
- Пины не припаяны

Для корректной работы потребуется:
- установить драйвер CH340
- кабель USB A - USB C 3.0 и выше
- выбрать загрузчик ATmega328 (НЕ Old bootloader)

Если порт определяется, но при заливке скетча возникла ошибка, то пробуйте переключить загрузчик Tools->Processor->ATmega328 или ATmega328 (Old bootloader)

Arduino-совместимая плата на базе ATmega328. Функционально похожа на плату Arduino Uno, но отличается меньшим размером, отсутствием гнезда внешнего питания и применяется разъем USB Type-C. На базе микросхемы CH340G (ATmega328 (Old bootloader))

Тактовая частота: 16 МГц
Тип разъема USB: Type-C
Размеры 1.85 см x 4.2 см

Комплектация
- Arduino NANO - 1 шт.
- USB кабель приобретается отдельно
- Пины не припаяны

Для корректной работы потребуется:
- установить драйвер CH340
- кабель USB A - USB C 3.0 и выше
- выбрать загрузчик ATmega328 (Old bootloader)

Если порт определяется, но при заливке скетча возникла ошибка, то пробуйте переключить загрузчик Tools->Processor->ATmega328 (Old bootloader) или ATmega328

Плата Nano v3, произведена в Китае. Выполнена на базе микроконтроллера ATmega328p с тактовой частотой 16 МГц, обладает памятью 32 кБ и имеет 20 цифровых входов/выходов, из которых 6 ШИМ выходов и 8 аналоговых входов. Имеется встроенная защита USB входа по току (порог срабатывания 500 мА). Отсутствует гнездо для внешнего питания. Размер платы составляет 4.5 х 1.8 см. Разъем Mini-USB выступает на несколько миллиметров за границы платы. На плате не предусмотрены места для крепления на шурупы или винты. Расстояние между контактами составляет 2.54 мм. Для программирования и связи с компьютером Вам понадобится USB кабель. Плата оснащена 32 кБ flash-памяти, 2 кБ из которых отведено под загрузчик (bootloader). Он позволяет прошивать Nano V3.0 из IDE через USB. Эта память предназначена для хранения программы (скетча) и сопутствующих статичных ресурсов. Также имеется 2 кБ SRAM-памяти (очищается при обесточивании) для хранения временных данных, таких как переменные используемой программы (скетча) и 1 кБ EEPROM памяти для долговременного хранения данных. Плата поддерживает последовательный (Serial UART TTL) протокол [по умолчанию, через контакты 0(RX) и 1(TX)]. Соединение с компьютером устанавливается посредством интерфейсного микроконтроллера CH340G, который является конвертером USB — TTL. Плата обнаруживается компьютером как виртуальный COM порт. С помощью плат расширения (шилдов) становится возможной организация других способов связи, таких как Ethernet, Bluetooth, Wi-Fi. Цифровые входы/выходы: D0–13; А0-А5 (D14-19 соответственно). Логический уровень 5 В, максимальный ток контакта 40 мА. Также каждый контакт имеет встроенный, отключённый по умолчанию, подтягивающий резистор на 50 кОм; ШИМ (PWM): D3, D5, D6, D9, D10, D12. Разрешение 8 бит (256 уровней); АЦП (ADC): A0–A7. Разрешение 10 бит (1024 уровня). По умолчанию, опорное напряжение 5 В; изменяется с помощью контакта AREF; I²C: А4(SDA), А5(SCL); SPI: D10(СS), D11(MISO), D12(MOSI), D13(SCLK). Линии SPI также выведены на 6-контактный ICSP-разъём для внутрисхемного программирования микроконтроллера ATmega328p; UART : 0(RX), 1(TX). Эти контакты соединены с соответствующими выводами микроконтроллера CH340G. Имеется светодиодная индикация обмена данными; Внешнее прерывание: D2, D3. Контакт D13 подключен к встроенному на плату светодиоду L. На плате имеется вход Reset для сброса микроконтроллера ATmega328p, активный уровень — низкий (Low). Рекомендуемый диапазон питающего напряжения 7-12 В. Плата может работать при напряжении питания от 6 до 15 В. Однако, при напряжении менее 7 В работа может быть неустойчивой вследствие падения напряжения на внутреннем стабилизаторе, а напряжение более 12 В может привести к перегреву и повреждению.

Высокая совместимость: Полностью совместим с Arduino Nano, поддерживает программирование в Arduino IDE.

Стабильное USB-соединение: Использует чип CH340, который обеспечивает стабильное USB-соединение и передачу данных.

Высокая расширяемость: В комплект входит расширительная плата, которая облегчает подключение различных датчиков и модулей.

Компактные размеры: Небольшие размеры платы делают её идеальной для использования в проектах с ограниченным пространством.

Не припаяны выводы: Модуль не имеет припаянных выводов, что позволяет пользователю самостоятельно припаяти их в соответствии с требованиями устройства. Более гибкий и удобный.

Полная поддержка операционных систем: Поддерживает операционные системы Windows, Mac OS и Linux.

Arduino Uno построена на базе микроконтроллера ATmega328.

Платформа имеет 14 цифровых ввода/ выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей.

Спецификация:

• Микроконтроллер ATmega328

• Напряжение питания 5В

• Входное напряжение (рекомендуемое) 7-12В

• Входное напряжение (предельное) 6-20В

• Цифровой ввод-вывод 14 линии (6 из них = ШИМ)

• Аналоговый ввод 6 линий

• Постоянный ток на линиях ввода-вывода 40мА

• Постоянный ток на линии 3.3В 50мА

• Flash-память 32кб, 0.5 кб из них использованы для загрузчика

• SRAM-память 2кб

• EEPROM-память 1кб

• Тактовая частота 16МГц

Arduino Uno R3 является флагманом линейки плат от Arduino. Arduino Uno R3 построена на базе микроконтроллера Atmega328P. Arduino Uno - одна из самых распространенных плат линейки Arduino.

Arduino Uno использует микроконтроллер Atmega16u2 в качестве встроенного программатора, также выведены контакты для входа в режим программирования Atmega16u4, что позволяется использовать сразу два микроконтроллера одновременно на одной плате Arduino.

Платформа Arduino Uno может автоматически выбирать тип источника питания.

Для её работы предусмотрены 2 варианта питания:

1. Через USB-полключение.

2. Подключение к внешнему источнику.

Отладочная плата Arduino Uno может работать от двух типов внешних источников:

1. Трансформатор AC/DC.

2. Аккумулятор. Для соединения платформы Arduino Uno с блоком питания используется разъём 2,1 мм с плюсовым центральным элементом. Для соединения с аккумулятором (рекомендуемое напряжение 7-12В) используется разъём питания с выводами Vin и Gnd.

Минимально допустимое напряжение внешнего источника – 6В. Максимальное напряжение – 20В. При минимальных параметрах напряжения (меньше 7В) платформа может работать с перебоями, а напряжение регулируемого вывода 5V будет меньше 5В.

Превышение напряжения свыше 12 В может вызвать перегрев устройства. Флеш-памятьФлеш-память микроконтроллера ATmega328, на базе которого сделана платформа Arduino Uno, имеет ёмкость 32 кБ.

Загрузчик занимает объём памяти 0,5 кБ. SRAM (ОЗУ) потребляет 2 кБ, Регистратор данных EEPROM занимает 1 кБ.

Плата имеет встроенную защиту по тока USB-разъёма.

Платформа Arduino Uno оснащена автоматическим предохранителем, защищающим разъём USB от тока, параметры которого превышают допустимое значение (свыше 500мА). Данное устройство защищает разъём от последствий короткого замыкания. При нормализации параметров тока предохранитель восстанавливает соединение.

В комплект Arduino Uno входит usb кабель.

Разработано в Италии.

Купить Arduino Uno можно на сайте нашего интернет-магазина.
