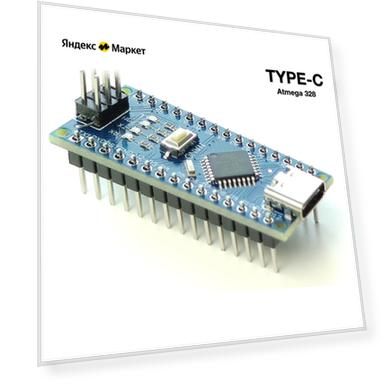

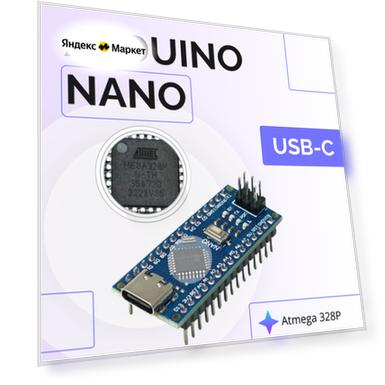

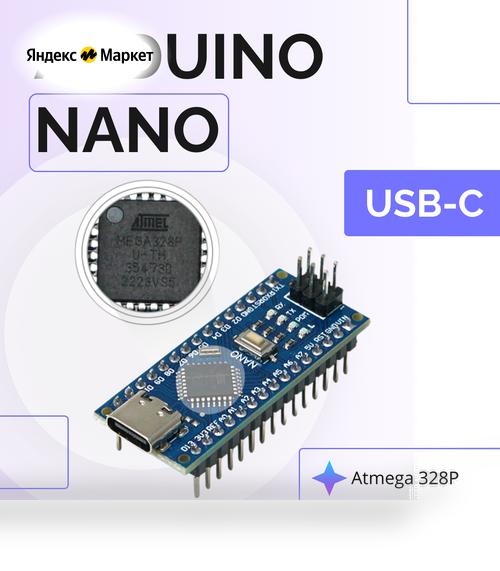

Arduino NANO V3.0 Atmega328 CH340 Type-C

Arduino-совместимая плата на базе ATmega328. Функционально похожа на плату Arduino Uno, но отличается меньшим размером, отсутствием гнезда внешнего питания и применяется разъем USB Type-C. На базе микросхемы CH340G

Тактовая частота: 16 МГц
Тип разъема USB: Type-C
Размеры 1.85 см x 4.2 см

Комплектация
- Arduino NANO - 1 шт.
- USB кабель приобретается отдельно
- Пины не припаяны

Для корректной работы потребуется:
- установить драйвер CH340
- кабель USB A - USB C 3.0 и выше
- выбрать загрузчик ATmega328 (НЕ Old bootloader)

Если порт определяется, но при заливке скетча возникла ошибка, то пробуйте переключить загрузчик Tools->Processor->ATmega328 или ATmega328 (Old bootloader)

Arduino-совместимая плата на базе ATmega328. Функционально похожа на плату Arduino Uno, но отличается меньшим размером, отсутствием гнезда внешнего питания и применяется разъем USB Type-C. На базе микросхемы CH340G (ATmega328 (Old bootloader))

Тактовая частота: 16 МГц
Тип разъема USB: Type-C
Размеры 1.85 см x 4.2 см

Комплектация
- Arduino NANO - 1 шт.
- USB кабель приобретается отдельно
- Пины не припаяны

Для корректной работы потребуется:
- установить драйвер CH340
- кабель USB A - USB C 3.0 и выше
- выбрать загрузчик ATmega328 (Old bootloader)

Если порт определяется, но при заливке скетча возникла ошибка, то пробуйте переключить загрузчик Tools->Processor->ATmega328 (Old bootloader) или ATmega328

Высокая совместимость: Полностью совместим с Arduino Nano, поддерживает программирование в Arduino IDE.

Стабильное USB-соединение: Использует чип CH340, который обеспечивает стабильное USB-соединение и передачу данных.

Высокая расширяемость: В комплект входит расширительная плата, которая облегчает подключение различных датчиков и модулей.

Компактные размеры: Небольшие размеры платы делают её идеальной для использования в проектах с ограниченным пространством.

Не припаяны выводы: Модуль не имеет припаянных выводов, что позволяет пользователю самостоятельно припаяти их в соответствии с требованиями устройства. Более гибкий и удобный.

Полная поддержка операционных систем: Поддерживает операционные системы Windows, Mac OS и Linux.

Контроллер NANO совместимый с Arduino Nano CH340 не распаяный Type-C Электронный модуль

Arduino NANO представляет собой самый компактный микроконтроллер из семейства Ардуино, использующий чип ATmega328. Эта плата легко интегрируется в сложные схемы, обеспечивая высокие рабочие характеристики при минимальных габаритах. Размеры контроллера составляют 1.85 см x 4.2 см. Плата оборудована 14 цифровыми и 8 аналоговыми входами, а передача данных осуществляется через интерфейсы UART, I2C и SPI. Для синхронизации с компьютером предусмотрен разъем под мини-USB кабель.

Основные характеристики Arduino NANO:

• Чип: Atmel ATmega328
• Рабочее напряжение (логический уровень): 5 В
• Входное напряжение (рекомендуемое): 7-12 В
• Входное напряжение (предельное): 6-20 В
• Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
• Аналоговые входы: 8
• Постоянный ток через вход/выход: 40 мА
• Флеш-память: 32 Кб (ATmega328), из которых 2 Кб используются для загрузчика
• ОЗУ: 2 Кб (ATmega328)
• EEPROM: 1 Кб (ATmega328)
• Тактовая частота: 16 МГц
• Размеры: 1.85 см x 4.2 см.

Arduino Nano V3.0 с чипом ATmega328P и обновленным CH340G – удобный и компактный контроллер для электроники и DIY-проектов.

Эта версия полностью совместима с классическим Arduino Nano, но имеет несколько улучшений. Вместо старого интерфейса Mini-USB здесь используется современный разъем Type-C, который удобнее и надежнее. Встроенный чип CH340G заменяет FT232RL, обеспечивая стабильное соединение и быструю передачу данных.

Контроллер работает на проверенном микроконтроллере ATmega328P, что делает его идеальным выбором для автоматизации, робототехники, умного дома и прототипирования. Подключается к Arduino IDE без сложной настройки, поддерживает работу с датчиками, модулями и сервоприводами.

Основные характеристики: ✔ Процессор: ATmega328P (оригинальный чип) ✔ Интерфейс подключения: USB Type-C ✔ Чип USB-UART: CH340G (стабильный, без сложных драйверов) ✔ Питание: 5В от USB или 6-12В от внешнего источника ✔ Порты: 14 цифровых (6 с ШИМ), 8 аналоговых входов ✔ Совместимость: Arduino IDE, PlatformIO, Mini Core

Этот Nano V3.0 – отличное решение для разработчиков, инженеров, студентов и любителей электроники. Прост в использовании, компактен и идеально подходит для небольших проектов. В комплекте идет USB Type-C кабель, так что можно сразу подключить и начать программировать!

Плата Nano v3, произведена в Китае. Выполнена на базе микроконтроллера ATmega328p с тактовой частотой 16 МГц, обладает памятью 32 кБ и имеет 20 цифровых входов/выходов, из которых 6 ШИМ выходов и 8 аналоговых входов. Имеется встроенная защита USB входа по току (порог срабатывания 500 мА). Отсутствует гнездо для внешнего питания. Размер платы составляет 4.5 х 1.8 см. Разъем Mini-USB выступает на несколько миллиметров за границы платы. На плате не предусмотрены места для крепления на шурупы или винты. Расстояние между контактами составляет 2.54 мм. Для программирования и связи с компьютером Вам понадобится USB кабель. Плата оснащена 32 кБ flash-памяти, 2 кБ из которых отведено под загрузчик (bootloader). Он позволяет прошивать Nano V3.0 из IDE через USB. Эта память предназначена для хранения программы (скетча) и сопутствующих статичных ресурсов. Также имеется 2 кБ SRAM-памяти (очищается при обесточивании) для хранения временных данных, таких как переменные используемой программы (скетча) и 1 кБ EEPROM памяти для долговременного хранения данных. Плата поддерживает последовательный (Serial UART TTL) протокол [по умолчанию, через контакты 0(RX) и 1(TX)]. Соединение с компьютером устанавливается посредством интерфейсного микроконтроллера CH340G, который является конвертером USB — TTL. Плата обнаруживается компьютером как виртуальный COM порт. С помощью плат расширения (шилдов) становится возможной организация других способов связи, таких как Ethernet, Bluetooth, Wi-Fi. Цифровые входы/выходы: D0–13; А0-А5 (D14-19 соответственно). Логический уровень 5 В, максимальный ток контакта 40 мА. Также каждый контакт имеет встроенный, отключённый по умолчанию, подтягивающий резистор на 50 кОм; ШИМ (PWM): D3, D5, D6, D9, D10, D12. Разрешение 8 бит (256 уровней); АЦП (ADC): A0–A7. Разрешение 10 бит (1024 уровня). По умолчанию, опорное напряжение 5 В; изменяется с помощью контакта AREF; I²C: А4(SDA), А5(SCL); SPI: D10(СS), D11(MISO), D12(MOSI), D13(SCLK). Линии SPI также выведены на 6-контактный ICSP-разъём для внутрисхемного программирования микроконтроллера ATmega328p; UART : 0(RX), 1(TX). Эти контакты соединены с соответствующими выводами микроконтроллера CH340G. Имеется светодиодная индикация обмена данными; Внешнее прерывание: D2, D3. Контакт D13 подключен к встроенному на плату светодиоду L. На плате имеется вход Reset для сброса микроконтроллера ATmega328p, активный уровень — низкий (Low). Рекомендуемый диапазон питающего напряжения 7-12 В. Плата может работать при напряжении питания от 6 до 15 В. Однако, при напряжении менее 7 В работа может быть неустойчивой вследствие падения напряжения на внутреннем стабилизаторе, а напряжение более 12 В может привести к перегреву и повреждению.

Pro mini (более компактный аналог Uno Rev.3), произведена в Китае. Выполнена на базе микроконтроллера ATmega328p с тактовой частотой 16 МГц, обладает памятью 32 кБ и имеет 20 цифровых входов/выходов, из которых 6 ШИМ выходов и 8 аналоговых входов. Отсутствуют гнездо для внешнего питания и USB разъем. Размер платы составляет 33х18×6 мм. Расстояние между контактами составляет 2.54 мм. Для программирования и связи с компьютером Вам понадобится USB-TTL конвертер. Плата оснащена 32 кБ flash-памяти, 2 кБ из которых отведено под загрузчик (bootloader). Он позволяет прошивать Arduino Uno из среды Arduino IDE через USB. Эта память предназначена для хранения программы (скетча) и сопутствующих статичных ресурсов. Также имеется 2 кБ SRAM-памяти (очищается при обесточивании) для хранения временных данных, таких как переменные используемой программы (скетча) и 1 кБ EEPROM памяти для долговременного хранения данных. Рекомендуемый диапазон питающего напряжения 7-12 В. Плата может работать при напряжении питания от 6 до 15 В. Однако, при напряжении менее 7 В работа может быть неустойчивой вследствие падения напряжения на внутреннем стабилизаторе, а напряжение более 12 В может привести к перегреву и повреждению.
